實驗課上，同學們用圖甲所示的實驗器材來測量額定電壓為2.5V的小燈泡的額定功率，并連接了部分實驗電路。
（1）請你根據圖甲所示電路圖，用筆畫線代替導線，將圖乙中未完成的電路連接成完整的實驗電路。
（2）閉合開關S后發現電流表指針幾乎不動，而電壓表示數較大，如果電路中僅有一處故障，則可能是 小燈泡斷路小燈泡斷路。
（3）排除故障后，閉合開關，將滑動變阻器的滑片P移至某處時，電壓表示數為0.5V，若想測量小燈泡的額定功率，滑動變阻器的滑片P應向 AA（填“A”或“B”）端移動，直到電壓表的示數為 2.52.5V。
（4）實驗后，某組同學根據測量的數據利用描點作圖法描繪出小燈泡的電流與電壓的關系圖像，如圖丙所示。通過分析丙圖可知他們組小燈泡的額定電功率為 0.750.75W。
（5）由歐姆定律我們知道，對于同一段導體，通過導體的電流和導體兩端的電壓成正比，即電流與電壓的圖像應是過坐標原點的直線?？墒菆D丙中的I-U圖像不是直線，你認為其原因是 燈絲的電阻隨溫度的變化而變化燈絲的電阻隨溫度的變化而變化；用該裝置 不能不能（選填“能”或“不能”）完成“探究電流與電壓的關系”的實驗。
【考點】伏安法測量小燈泡的電功率．
【答案】小燈泡斷路；A；2.5；0.75；燈絲的電阻隨溫度的變化而變化；不能
【解答】
【點評】
聲明：本試題解析著作權屬菁優網所有，未經書面同意，不得復制發布。
發布：2024/6/27 10:35:59組卷：172引用：1難度：0.5
相似題
-
1．在測量小燈泡電功率的實驗中：
（1）請按照圖1所示的電路圖，以筆畫線代替導線，完成圖2的電路連接；

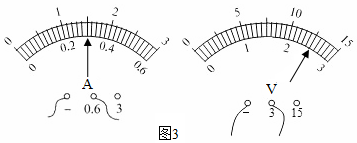

（2）圖3所示是某次實驗中電表的示數，電流表的示數為A，電壓表的示數為V，此時小燈泡的電功率為W。
發布：2025/9/25 9:0:1組卷：840引用：8難度：0.5 -
2．小海想要測量一只額定電壓為2.5V的小燈泡的額定功率，他選用電壓恒定的電源、已調零的電壓表、滑動變阻器R、已知阻值為R0的定值電阻各一個，開關若干和足夠多的導線連接了如圖所示的電路。
（1）請將實驗步驟補充完整：
①斷開所有開關，調節滑動變阻器的滑片，使其接入電路的阻值最大；
②只閉合開關S和 ，調節滑動變阻器的滑片使電壓表的示數U1=2.5V，記錄U1；
③保持滑片的位置不變，只閉合開關S和 ，讀出電壓表的示數U2，記錄U2；
（2）該小燈泡的額定功率PL=（用測量量和已知量的符號表示）。發布：2025/9/25 7:30:2組卷：328引用：1難度：0.7 -
3．在“測定小燈泡的電功率”的實驗中，選用如圖甲所示的器材，其中電源電壓為6Ⅴ，小燈泡額定電壓為2.5Ⅴ（燈絲電阻約為12Ω）。
（1）閉合開關后，移動滑動變阻器的滑片，發現小燈泡始終不發光，電壓表有示數，電流表無示數，若電路只有一處故障，則故障原因是：。
（2）排除故障后，閉合開關，移動滑片，發現電壓表的示數如圖乙所示，其讀數是Ⅴ；為了測量小燈泡的額定功率，應將滑動變阻器的滑片向端移動（選填：“A”或“B”）。
（3）通過小燈泡的電流隨它兩端電壓變化的關系如圖丙所示。分析圖象可知：
①該小燈泡正常發光時的電阻是Ω；額定功率為W。
②小燈泡燈絲的電阻是變化的，主要是受變化的影響。發布：2025/9/25 8:30:1組卷：39引用：3難度：0.5
