在測量小燈泡電功率的實驗中：
（1）請按照圖1所示的電路圖，以筆畫線代替導線，完成圖2的電路連接；
（2）圖3所示是某次實驗中電表的示數，電流表的示數為0.30.3A，電壓表的示數為2.52.5V，此時小燈泡的電功率為0.750.75W。
【考點】伏安法測量小燈泡的電功率．
【答案】0.3；2.5；0.75
【解答】
【點評】
聲明：本試題解析著作權屬菁優網所有，未經書面同意，不得復制發布。
發布：2025/9/25 9:0:1組卷：840引用：8難度：0.5
相似題
-

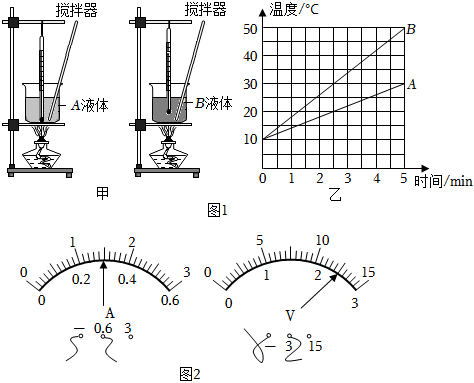

1．（1）如圖1甲所示是“探究不同物質吸熱升溫的現象”實驗裝置，小華用兩個相同的容器分別裝入質量相等的A、B兩種液體，用相同的裝置加熱：
①兩種液體吸收熱量的多少可通過 （選填“液體升高的溫度”或“加熱時間”）來比較。
②根據實驗數據繪制的溫度與時間的關系圖象如圖1乙所示，分析圖象可知：質量相等的A和B兩種液體，在升高相同溫度時，（選填“A”或“B”）吸收的熱量較多；質量相等的A和B兩種液體，在吸收相同熱量時，（選填“A”或“B”）升溫較高。
③冬天，小華想自制一個暖手袋，若只能從A或B中選一種液體裝入暖手袋中作為供熱物質，則應選擇 （選填“A”或“B”）。
（2）在測量小燈泡電功率的實驗中，如圖2所示是某次實驗中電表的示數，電流表的示數為 A，電壓表的示數為 V，此時小燈泡的電功率為 W。發布：2025/9/25 10:0:2組卷：39引用：5難度：0.5 -
2．某次實驗活動后，小敏猜想：當通過電阻的電流保持不變時，電阻的阻值越大，電阻的電功率也越大。為了驗證猜想，她找來如下器材：滿足實驗要求的學生電源、滑動變阻器RP、電壓表、電流表、開關各一個，各種阻值已知的定值電阻和若干導線。請從上述器材中選擇必要的器材，并設計實驗，幫助小敏驗證她的猜想。
（1）畫出實驗電路圖。
（2）寫出主要的實驗步驟。
（3）畫出實驗數據記錄表。發布：2025/9/25 10:0:2組卷：132引用：1難度：0.4 -
3．小林設計了如圖所示的四種電路用于測量小燈泡額定功率（已知小燈泡的額定電壓、定值電阻R0的阻值），其中不能完成測量目的電路是（ ）
發布：2025/9/25 10:0:2組卷：326引用：2難度：0.5
