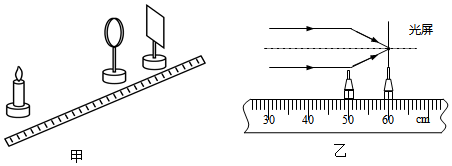

小明在做“探究凸透鏡成像規律”的實驗中時，凸透鏡的位置固定不動，在圖甲所示位置時，蠟燭恰好在光屏上成清晰的像。
（1）實驗前，應在光具座上調節燭焰、凸透鏡、光屏三者的中心大致在同一高度上，目的是 使像成在光屏中央使像成在光屏中央。
（2）為了確定凸透鏡的焦距，小明讓一束平行光經過凸透鏡，在光屏上得到一個最小、最亮的光斑，如圖乙所示，可確定出焦距f=10.010.0cm。
（3）圖甲中燭焰在光屏上所成的是 縮小縮小（選填“放大”、“縮小”或“等大”）的 實實（選填“虛”或“實”）像。
（4）當蠟燭在30cm處時，光屏應在 7070cm處才能得到 等大等大（選填“放大”、“縮小”或“等大”）、倒立倒立（選填“正立”、“倒立”）的實像。
（5）若圖甲中將燭焰向右移動一小段距離，則應將光屏向 右右（選填“左”或“右”）移動適當距離可再次在光屏上成清晰的像，此時像的大小比原來的像要 大大（選填“大”或“小”）些。
（6）圖甲中保持透鏡、光屏位置不變，將蠟燭左移，應在透鏡和蠟燭之間加 凹透鏡凹透鏡（選填“凸透鏡”或“凹透鏡”），才能在光屏上成清晰的像。
（7）凸透鏡成虛像時，像與物在 同同（選填“同”或“異”）側，且像是 正立正立（選填“倒立”或“正立”）的。
（8）若圖甲中保持蠟燭和光屏的位置不變，將凸透鏡移動到 2323cm刻度處，光屏上會再次出現一個清晰的像。
【答案】使像成在光屏中央；10.0；縮?。粚崳?0；等大；倒立；右；大；凹透鏡；同；正立；23
【解答】
【點評】
聲明：本試題解析著作權屬菁優網所有，未經書面同意，不得復制發布。
發布：2024/10/12 18:0:1組卷：599引用：1難度：0.5
相似題
-
1．在“探究凸透鏡成像規律”的實驗中，當點燃的蠟燭、凸透鏡及光屏處于如圖所示的位置時，在光屏上得到燭焰清晰的像。下列說法中正確的是（ ?。?br />
發布：2025/9/26 20:0:9組卷：200引用：1難度：0.6 -

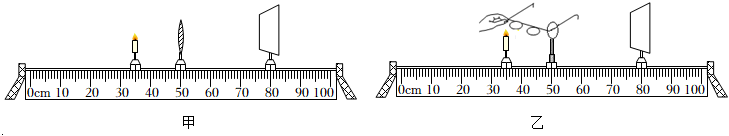

2．同學們選取不同焦距的凸透鏡，探究“凸透鏡成像的規律”：
（1）小光先選用焦距為f1的透鏡進行實驗。安裝并調節燭焰、透鏡、光屏，使他們?nèi)叩闹行拇笾略?，將蠟燭固定在40.0cm刻度處時，透鏡位置如圖甲所示，移動光屏，在光屏上始終得到一個大小不變的光斑，則該凸透鏡的焦距為 cm；
（2）當調節三個元件的位置如圖甲所示時，可在光屏上得到一個倒立、清晰的像，生活中 （選填“照相機”、“投影儀”或“放大鏡”）就是利用此成像原理工作的；此時保持蠟燭和光屏不動，將凸透鏡移動到 cm刻度處時，仍能在光屏上成清晰的像；
（3）在成像清晰的情況下，用一張不透明紙把透鏡上半部分遮擋住，看到的像會如何變化？（選填“像部分消失”、“像完整亮度不變”或“像完整亮度變暗”）。
（4）在圖甲實驗的基礎上，更換焦距為f2=5cm的凸透鏡，為在光屏上得到清晰的像，光屏應向 （選填“左”或“右”）側移動；
（5）小焦同學發現，在（4）的基礎上，不移動光屏，將自己的眼鏡放到凸透鏡前，如圖乙，光屏上也能呈現清晰的像，說明該眼鏡對光有 （選填“會聚”或“發散”）作用，小焦是 眼（選填“近視”或“遠視”）。發布：2025/9/26 21:0:1組卷：166引用：1難度：0.5 -
3．小明用圖甲所示的裝置“探究凸透鏡成像的規律”實驗。
（1）小明利用太陽光測量凸透鏡焦距，將凸透鏡 太陽光，移動光屏，直至光屏上形成一個 的光斑，如圖乙所示，該凸透鏡的焦距為 cm。
（2）組裝調整實驗器材時，要使?fàn)T焰和光屏的中心位于凸透鏡的 上。
（3）實驗一段時間后，蠟燭變短，像會出現在光屏的 （上/下）方。為使像回到光屏中央，合理的操作是 或 。發布：2025/9/26 17:0:1組卷：384引用：4難度：0.7
