在實驗室測量額定電壓為2.5V小燈泡的額定功率。
（1）如圖1是連接的實物電路，電路連接有一處錯誤，請?jiān)阱e(cuò)接的導線上畫×，然后用筆畫線代替導線，畫出正確的接線。
（2）閉合開關S，調節滑動變阻器的滑片P到某一位置，電壓表和電流表的示數如圖2甲、乙所示，電壓表的示數是 2.52.5V，電流表的示數是 0.30.3A，則小燈泡的額定功率為 0.750.75W。
【考點】伏安法測量小燈泡的電功率．
【答案】2.5；0.3；0.75
【解答】
【點評】
聲明：本試題解析著作權屬菁優網所有，未經書面同意，不得復制發布。
發布：2025/9/25 12:0:1組卷：51引用：1難度：0.8
相似題
-
1．在“測量小燈泡電功率”的實驗中，電源電壓是4.5V，小燈泡額定電壓是2.5V，電阻約為10Ω。
（1）請你用筆畫線代替導線，將圖甲中的電路連接完整（要求滑片向右移動時燈泡變暗）。
（2）小云同學連好最后一根導線，燈泡立即發出明亮耀眼的光且很快熄滅。檢查發現連線正確，請你找出實驗中兩個操作不當之處：①，②。
（3）她移動滑片，記下幾組對應的電壓表和電流表的示數，并繪制成圖乙所示的I-U圖象，根據圖象信息可以計算出小燈泡的額定功率是 W。
（4）在她移動滑片過程中，發現電壓表示數要比電流表示數增大得快，這是因?yàn)?。
發布：2025/9/25 11:0:1組卷：6引用：1難度：0.5 -
2．小林設計了如圖所示的四種電路用于測量小燈泡額定功率（已知小燈泡的額定電壓、定值電阻R0的阻值），其中不能完成測量目的電路是（ ）
發布：2025/9/25 10:0:2組卷：326引用：2難度：0.5 -

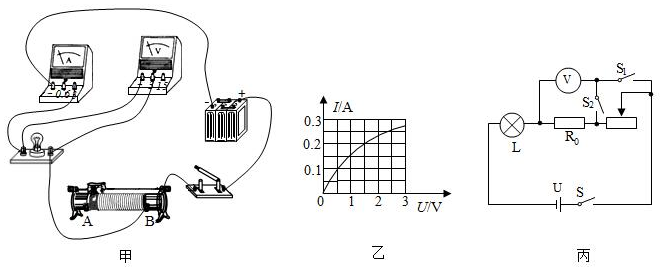

3．小軍同學在“測定小燈泡電功率”的實驗中，選用如圖甲所示的器材和電路，其中電源電壓為6V，小燈泡的額定電壓為2.5V（燈絲電阻約為12Ω）
（1）為了能夠順利完成該實驗探究，下列兩種規格的滑動變阻器應選用（選填“A”或“B”）
A．“10Ω 5A”的滑動變阻器
B．“50Ω 0.5A”的滑動變阻器
（2）閉合開關后，移動滑動變阻器的滑片，發現小燈泡始終不發光，電壓表有示數，電流表無示數，若電路只有一處故障，則故障原因是。
（3）根據實驗測得的數據，繪制出小燈泡的電流隨它兩端電壓變化的關系圖象（如圖乙所示），分析圖象可知：小燈泡的額定功率為W。
（4）完成上面實驗后，小軍同學又想測量額定電壓為U額的小燈泡的額定功率，但發現電流表已經壞，于是他又找來了兩個開關和一定值電阻，設計了如圖丙所示的電路，已知電源電壓恒為U，定值電阻的阻值為R0，請你完成下面實驗步驟：
①（填寫S、S1、S2的通斷情況），調節滑動變阻器的滑片使電壓表示數為；
②（填寫S、S1、S2的通斷情況），保持滑動變阻器的滑片不動，讀出電壓表示數為U1；
③燈泡額定功率的表達式為P額=。發布：2025/9/25 14:0:1組卷：1698引用：23難度：0.5
