2021-2022學年江蘇省無錫市濱湖區九年級（上）期末物理試卷
發布：2024/4/20 14:35:0
一、選擇題（本大題共12小題，每小題2分，共24分。每小題給出的四個選項中只有一個正確）
-
1．如圖所示的簡單機械，在使用過程中，屬于省力杠桿的是（ ）
組卷：75引用：1難度：0.6 -
2．下列幾種情景中，人對物體做了功的是（ ）
組卷：38引用：1難度：0.7 -
3．取一個橙子，把銅片、鐵片插入其中，就制成了一個水果電池。用電壓表測量其電壓，如圖所示。下列說法正確的是（ ）組卷：45引用：1難度：0.8 -
4．關于溫度、內能和熱量，下列說法正確的是（ ）
組卷：74引用：1難度：0.7 -
5．在“探究不同種物質吸熱升溫現象”的實驗中，用相同的熱源給等質量的甲、乙兩種物質進行加熱，其溫度隨時間的變化圖像如圖所示。下列說法中正確的是（ ）組卷：71引用：1難度：0.7 -
6．小明用如圖所示裝置探究影響電阻大小的因素，a、b為長度一樣的鎳鉻合金絲，b的橫截面積比a大。下列說法正確的是（ ）組卷：57引用：1難度：0.7 -
7．將皮球從離地某一高度O點水平拋出，球落地后又彈起。它的部分運動軌跡如圖所示，下列說法正確的是（ ）組卷：191引用：1難度：0.7 -
8．為了提高行車安全，有的汽車裝有自感應日間行車燈，如圖所示。當汽車啟動時，白天光控開關S1先閉合，日間行車燈L1亮起，晚上S1保持閉合，光控開關S2再閉合，車前大燈L2也亮起。下列電路圖中符合上述情況的是（ ）組卷：63引用：1難度：0.7 -
9．在某建筑工地，采用了如圖所示的裝置提升重800N的物體，該物體在10s內勻速上升了1m。已知繩子的拉力F為500N，不計繩重和摩擦，則提升重物的過程中，下列說法正確的是（ ）組卷：74引用：4難度：0.6 -
10．某規格熱敏電阻的阻值隨環境溫度的變化如圖所示，如果設計一個通過電表示數反映熱敏電阻隨環境溫度變化的電路，要求溫度升高時電表示數減小，下列如圖所示的電路中符合要求的可能是（ ）組卷：326引用：14難度：0.9
三、解答題（本大題共8小題，共40分.其中第26題、第30題寫出必要的解題過程）
-
31．由于電阻的存在，電流通過導體時會發熱，產生熱量。該現象稱為“電流的熱效應”。小明利用如圖所示器材，進行自主綜合實踐探究活動，探究影響電流熱效應的因素。
（1）為了比較熱量的多少，需在A、B兩個燒瓶中裝入 和初溫都相等的煤油。實驗中通過 來比較電阻R1、R2產生的熱量多少。
（2）閉合開關，通電5min后將各電表示數以及液體升高的溫度Δt記入表1；繼續通電5min,再次記錄升高的溫度，記入表2。實驗中，借助 （選填“電壓”、“電流”、“通電時間”或“溫度升高”）數據，得出電阻絲電阻的大小關系是R1R2。
（3）分析表1中數據發現，當電流和通電時間一定時，電阻越大，電阻絲產生的熱量 。
（4）在探究電阻絲產生的熱量與電流I的關系時，實驗中具體的操作是 ，控制通電時間5min,將電表示數以及液體升高的溫度記入表3，并與表 中數據進行比較，得出結論。
表1：
表2：物理量 A瓶 B瓶 電壓U/V 3V 6V 電流I/A 1A 1A 通電時間
t/min5min 5min 升高溫度
Δt/℃3℃ 5℃
表3：物理量 A瓶 B瓶 電壓U/V 3V 6V 電流I/A 1A 1A 通電時間
t/min10min 10min 升高溫度
Δt/℃5℃ 9℃ 物理量 A瓶 B瓶 電壓U/V 4.5V 9V 電流I/A 1.5A 1.5A 通電時間
t/min5min 5min 升高溫度
Δt/℃5℃ 11℃ 組卷：67引用：1難度：0.5 -

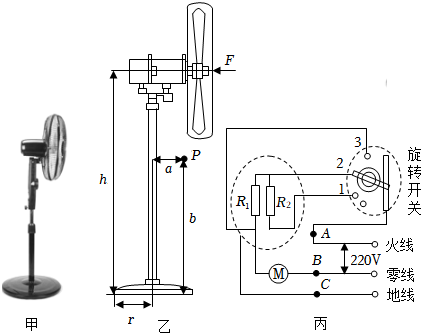

32．如圖甲是一臺落地電風扇，圖乙是電風扇的尺寸示意圖，由于電風扇的質量分布不均勻，它的重心在P點；內部的電路圖可簡化為丙圖，圖中M代表電動機，R1、R2是限流電阻。如表為電風扇的參數。
（1）小明想在電路中加一個“傾倒開關”，使電風扇被碰傾倒時能自動斷開電路。此開關應該安裝在丙圖中的 （選填“A”、“B”或“C”）處。風速擋位 3擋 扇葉 50cm 風扇凈重 6kg 額定電壓 220V 電動機
中電流高擋 0.6A 中擋 0.3A 低擋 0.2A
（2）電風扇在額定電壓下工作，當旋轉開關調到2位置時，風速擋位是 （選填“低擋”、“中擋”或“高擋”）；此時，電動機兩端的電壓為100V，求R1的阻值。
（3）將電風扇高度調到最大值h=110cm,放置狀態如圖乙所示，風扇重心P離底座中軸線橫向距離a=15cm,P點離地面距離b=60cm,若電風扇以最大風速工作時，在水平方向扇葉受到空氣向左的作用力F=18N，為了使風扇不傾倒，請通過計算說明風扇底座半徑r至少為多大。組卷：225引用：3難度：0.6
