2023-2024學年河南省鄭州實驗外國語學校九年級（上）期末物理試卷
發布：2025/6/29 3:0:7
一、填空題（本題共6小題，每空1分，共14分）
-
1．2022年11月29日23時08分，由航天科技集團五院研制的神舟十五號載人飛船，由長征二號F運載火箭穩穩托舉，在酒泉衛星發射中心一飛沖天，將費俊龍、鄧清明、張陸3名航天員送入太空。在此過程中運載火箭相當于一個熱機，它升空時的工作過程相當于內燃機工作循環中的 沖程，燃料燃燒轉化為內能后再轉化為 能。組卷：26引用：1難度：0.8 -
2．近年來吉林省大力發展風力發電，發電機是利用 原理工作的。如圖所示，北斗衛星工作所需要的電能是通過太陽能電池板由 能轉化而來的，電能屬于 （選填“一次能源”或“二次能源”）。組卷：23引用：1難度：0.6 -
3．如圖所示，在空氣壓縮引火儀玻璃筒的底部放一小撮干燥的棉絮，用力將活塞迅速向下壓，棉絮燃燒起來。這是用 的方式使物體內能增加，其能量轉化與汽油機的 沖程相同。組卷：14引用：2難度：0.5 -
4．小明家的電冰箱銘牌如表，小明在家里關閉其他用電器，只讓冰箱工作，觀察到冰箱從啟動到停止工作用了6min,電能表轉盤轉了18圈，則冰箱以標定耗電量工作時，一天耗電
kW?h.若一天實際工作6h,則每消耗1度電電能表轉盤轉圈。耗電量 0.72kW?h/24h 冷凍量 4kg 制冷劑 R600a 組卷：23引用：0難度：0.9 -
5．如圖甲所示，小燈泡的額定電壓為5V，開關閉合后，小燈泡正常發光。圖乙是通過定值電阻R和小燈泡L的電流與電壓的關系圖像，則電源電壓為 V；通電10s,定值電阻R產生的熱量為 J；若將它們并聯在某一電路中，當定值電阻R的功率為0.4W時，小燈泡的電阻為 Ω。
?組卷：157引用：1難度：0.5 -
6．地磁場
小磁針靜止時能指南北是因為受到作用，其北極在地理的極附近，南極在地理的極附近。組卷：18引用：1難度：0.9
二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求，第13～14題每小題有兩個選項符合題目要求，全部選對得2分，選對但不全的得1分，有錯選的得0分）
-
7．如圖所示，在接線柱間接入熔絲和銅絲，熔絲電阻大于銅絲。接通電源，閉合開關S，依次閉合各小燈泡支路的開關，可以看到電流表的示數逐漸增大；再閉合電爐絲支路的開關時，會發現熔絲被熔斷。下列說法正確的是（ ）
①實驗說明電路超負荷運行會引起安全事故
②實驗中通過熔絲的電流大于銅絲
③通電相同的時間，熔絲所產生的熱量多于銅絲
④隨著支路開關依次閉合，熔絲最終熔斷說明電流通過導體產生的熱量與電流強度有關組卷：508引用：10難度：0.6 -
8．如圖所示，三個完全相同的燈泡，當開關S閉合時，電流表A1、A2、A3的讀數分別為I1、I2、I3，則它們?nèi)叩年P系正確的是（ ）
組卷：332引用：2難度：0.7 -
9．汽車油箱里的汽油用掉一半，剩下的汽油（ ）
組卷：54引用：1難度：0.7 -
10．“珍愛生命，注意安全”是同學們?nèi)粘Ｉ钪斜仨毦邆涞囊庾R。下列有關安全用電的說法，不符合要求的是（ ）
組卷：255引用：12難度：0.7 -
11．取兩個相同的驗電器A和B，使A帶電，B不帶電，用帶絕緣柄的金屬棒把A和B連接起來，如圖所示，可觀察到A金屬箔的張角變小，B金屬箔的張角變大，則（ ）組卷：458引用：8難度：0.8 -
12．下列四幅圖中，能說明微型電扇工作原理的是（ ）
組卷：320引用：8難度：0.8 -
13．如圖所示，電源電壓不變，定值電阻R0=15Ω，小燈泡標有“6V 3W”字樣（燈絲電阻不變），電流表量程為0～3A。當只閉合開關S，滑動變阻器的滑片P從阻值最大處移動到某一位置時，滑動變阻器連入電路中的阻值減小了12Ω，電流表示數變化了0.1A，此時小燈泡恰好正常發光。在保證電路安全的情況下，下列說法正確的是（ ）組卷：1053引用：4難度：0.2 -
14．如圖是溫度自動報警器的原理圖，以下說法中正確的是（ ）
??組卷：29引用：1難度：0.7
三、作圖題（本題共2小題，每小題2分，共4分）
-
15．請將圖中的開關、電燈、保險絲、插座、三孔插座接入電路（其中插座準備接大功率用電器、三孔插座準備接洗衣機），使其符合安全用電的原則。組卷：25引用：3難度：0.6 -
16．在通電螺線管附近有個小磁針，小磁針靜止時N極所指的方向如圖所示，請在圖中標出通電螺線管的N、S極及電源的正、負極。組卷：47引用：7難度：0.5
四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題8分，共18分）
-
17．“熱量”不可見，也沒有熟悉的測量工具可以直接測量，在實驗中我們通常用一些非常直觀的現象或用易測量的物理量間接判斷物體是否吸收（或放出）熱量、比較物體吸收（放出）熱量的多少。

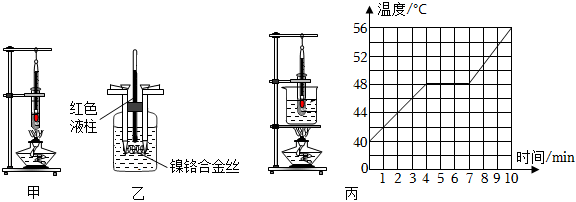

（1）小樂用圖甲裝置比較”水和鐵砂的吸熱能力”，實驗時，用同一酒精燈分別加熱兩個相同試管中的水和鐵砂，通過比較 ，來比較水和鐵砂吸收熱量的多少；用圖乙裝置探究“影響電流熱效應的因素”時，通過比較細玻璃管內 ，來比較電流通過鎳鉻合金絲產生熱量的多少。
（2）小澤同學用圖丙裝置探究“海波熔化過程的規律”，并依據實驗證據描繪出海波的熔化曲線，如圖所示。
這種加熱方法的優點是 （一條即可）。由實驗可知海波熔化的特點是：。依據熔化圖線，可確定液態海波的比熱容 固態海波的比熱容。（選填“大于”或“小于”或“等于”）
（3）分析固體熔化、水的沸騰、比熱容實驗共同用到的測量工具是 ；結合你的已有知識，對這三個實驗的圖象進行分析，發現它們的共同點是：時間軸上的數據都代表了 。組卷：140引用：1難度：0.7 -
18．在“探究通過導體的電流與電壓、電阻的關系”實驗中，小明利用穩壓電源（恒為4.8V）、電阻箱（阻值可調節）、滑動變阻器（“60Ω 0.6A”）、電壓表、電流表、導線若干做了如下實驗：

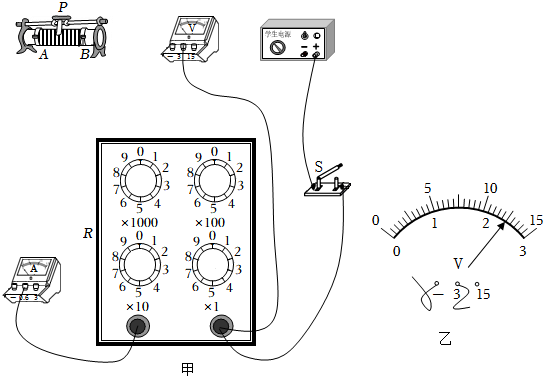

（1）請你用筆畫線代替導線，將圖甲的實物圖連接完整，要求滑動變阻器的滑片P向右滑動時，接入電路的電阻變大。
（2）按照（1）問中你的連接方式，閉合開關前，滑動變阻器的滑片應置于 端。（選填“左”或“右”）
（3）小明控制電阻箱接入電路的阻值R=5Ω一定，調節滑動變阻器的阻值，進行了5次實驗，測得了表1中的數據，其中第4次實驗時，電壓表指針如圖乙所示，其示數為 V，通過實驗數據的分析可得出：通過導體的電流與 的關系。
表1
（4）小明實驗時控制電壓表的示數U=3V一定，通過移動變阻器滑片P和改變電阻箱R接入電路的阻值，進行了5次實驗，測得了表2中的數據，通過實驗數據的分析可得出：通過導體的電流與 的關系，本實驗研究物理問題所用到的方法是 。實驗次數 1 2 3 4 5 U/V 0.5 1 1.5 3 I/A 0.1 0.2 0.3 0.5 0.6
表2
（5）小明按照（4）問的實驗操作進行更多的數據探究，電阻箱接入電路的阻值不能超過 Ω。實驗次數 1 2 3 4 5 R/Ω 5 10 15 20 30 I/A 0.6 0.3 0.2 0.15 0.1 組卷：408引用：2難度：0.5 -
19．做“測量小燈泡電功率”實驗。實驗室有如下器材：電源（電壓恒為7V）、小燈泡（額定電壓為2.5V，燈絲電阻為10Ω左右）、電流表、電壓表、開關各一個、規格分別為R1“10Ω 1A”和R2“30Ω 0.5A”的滑動變阻器各一個、導線若干。
（1）圖甲是設計實驗的電路圖，為了完成實驗，滑動變阻器應選用的規格為 （選填“R1”或“R2”）。
（2）按電路圖連接好電路后，閉合開關，發現小燈泡不亮，此時小華 （選填“能”或“不能”）確定電路一定存在故障。
（3）閉合開關，移動滑動變阻器的滑片P，觀察電壓表示數，使小燈泡正常發光，此時，電流表示數如圖乙，則燈的額定功率是 W。
（4）若利用圖甲所示的電路中的實驗器材，是不能完成“探究電流與電壓的關系”的實驗研究，原因是小燈泡的燈絲電阻 。
（5）在不使用電流表的情況下，按圖丙所示的電路，測額定電壓為3V的小燈泡的額定功率，使用的滑動變阻器標有“35Ω 1A”。已知一個定值電阻R0=35Ω，電源電壓高于小燈泡的額定電壓但數值未知。
實驗步驟如下：
①按圖丙連接電路，移動滑動變阻器的滑片P使小燈泡兩端電壓為 V。
②斷開開關，保持滑動變阻器的滑片位置不變，用已知電阻R0=35Ω的定值電阻替換小燈泡，讀出電壓表示數為3.5V。
③將滑動變阻器的滑片移到最右端，電壓表示數為2.25V，電源電壓為 V。
④小燈泡的額定功率為 W。組卷：618引用：3難度：0.4
五、綜合應用題（本題共2小題，第20題9分，第21題9分，共18分）
-
20．某物理興趣小組進行社會實踐活動，對一臺如圖1所示的便攜式丁烷氣爐的加熱效率進行探究。（內置一瓶新的燃氣罐，參數如表所示）水的比熱容為4.2×103J/（kg?℃），用氣爐給3kg的水加熱6分鐘，同時繪制出了如圖2所示的水溫隨時間變化的圖線。由圖線計算：（已知c水=4.2×103J/（kg?℃），丁烷氣的熱值為4.0×107J/kg）
氣瓶規格 品名 總質量 主要成分 熱值 藍焰 354g 丁烷 9×107J/kg
（1）加熱完畢后，拆下氣瓶，稱得氣瓶質量為312g,計算該過程燃料完全燃燒釋放的能量有多少？
（2）若每分鐘燃燒的丁烷氣體質量相等，請計算4～6分鐘內的加熱效率是多少？
（3）通過分析，第 分鐘內的加熱效率最大（選填：“0-2”、“2-4”、“4-6”）組卷：29引用：1難度：0.6 -
21．某同學利用恒壓電源、定值電阻R1和滑動變阻器R2，先后連接了如圖甲、乙所示電路。在圖甲電路中，該同學將滑片P置于最右端后閉合開關，此時電流表、電壓表的示數分別為0.30A、15.0V；再將滑片P移至某一位置時，電流表、電壓表的示數分別為0.50A、9.0V。在圖乙電路中，該同學將滑動變阻器R2的滑片P移至阻值為40Ω位置后閉合開關。求：
（1）R2的最大阻值；
（2）R1的阻值和電源電壓；
（3）圖乙電路中干路部分電流的大小。組卷：124引用：1難度：0.5
