2021-2022學年新疆巴音郭楞州巴里坤一中九年級（上）期末物理試卷
發布：2025/6/29 7:0:7
一．選擇題（共12小題）2*12=24
-

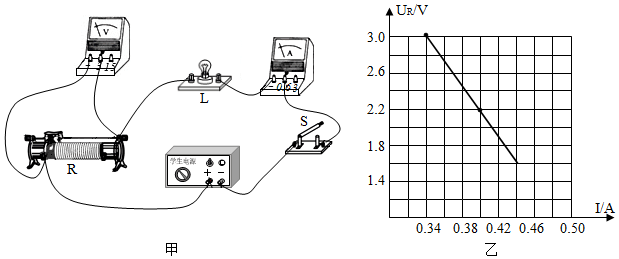

1．一只小燈泡標有“3.8V”字樣，額定功率模糊不清，某同學設計了如圖甲所示的電路進行測量，電源電壓恒為6V，電壓表、電流表使用的量程分別為0-3V、0-0.6A，滑動變阻器的規格為“10Ω 1A”，他根據實驗數據作出電壓表、電流表示數的U-I圖象，如圖乙所示。則以下判斷正確的是（ ）
組卷：577引用：22難度：0.7 -

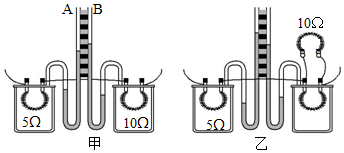

2．在探究“電流通過導體產生的熱量與哪些因素有關”的實驗中，某同學采用了如圖甲乙所示的實驗裝置（兩個透明容器中封閉著等量的空氣）。下列說法正確的是（ ）
①圖甲該裝置只能探究電流通過導體產生的熱量與電阻的關系
②U形管中液面高度的變化反映電阻絲產生熱量的多少
③圖乙實驗過程中右邊透明容器中電阻絲電阻值應該等于5Ω
④圖乙中左邊透明容器中5Ω電阻絲中的電流比右邊透明容器中5Ω電阻絲中的電流大2倍組卷：276引用：2難度：0.6 -
3．如圖所示電路圖，能測出燈泡兩端電壓和通過燈泡電流的是（ ）
組卷：216引用：6難度：0.7 -
4．關于比熱容，下列說法中正確的是（ ）
組卷：124引用：2難度：0.8 -
5．2022年6月5日上午，神舟十四號載人飛船搭載長征二號運載火箭在酒泉衛星發射中心成功發射，3名航天員將在太空進行為期6個月的科學實驗探究和生活。長征二號F遙運載火箭用了液態氫作燃料，主要原因是液態氫的（ ）
組卷：98引用：15難度：0.7 -
6．如圖所示是樂樂進行核酸檢測時的情景。下列說法正確的是（ ）組卷：69引用：3難度：0.6 -
7．如圖甲所示的電路中，滑動變阻器的滑片P從a端移到b端，定值電阻兩端的電壓隨滑動變阻器阻值變化的圖像如圖乙所示，下列說法正確的是（ ）組卷：144引用：3難度：0.6 -
8．在如圖所示的家庭電路中，閉合開關S，燈泡不能發光，用試電筆檢測雙孔插座左右兩孔，氖管都發光。若電路中只有一處故障，則發生故障的是（ ）組卷：1791引用：27難度：0.7 -
9．如圖的是家用電飯煲的電路示意圖，R0是電熱盤，R是一個電阻，S是受溫度控制的開關。做飯時開關接“1”，R0通電，當溫度達到103℃時開關自動接“2”，電阻R和R0組成串聯電路，電飯煲處于保溫狀態。下列說法正確的是（ ）組卷：17引用：2難度：0.9 -
10．如圖所示的演示實驗，展示了熱機中哪個沖程的工作原理（ ）組卷：14引用：2難度：0.8 -
11．甲、乙、丙三個輕質泡沫小球用絕緣細線懸掛在天花板上，它們之間相互作用時的情形如圖所示，已知丙球與用橡膠棒摩擦過的毛皮所帶的電荷相同，則下列判斷正確的是（ ）組卷：12引用：1難度：0.8 -
12．如圖甲所示的電路中，當閉合開關S時兩個燈泡均正常發光，電流表A1和A2的指針偏轉如圖乙所示，則通過燈泡L1和L2的電流大小為（ ）
組卷：183引用：3難度：0.5
二、填空題（每空2分，共26分）
-
13．如圖所示的是四沖程汽油機工作過程中的沖程，如果飛輪轉速為3600r/min,該汽油機運轉時活塞1s對外做功次。組卷：64引用：4難度：0.8 -
14．劉老師在課堂上做了一個演示實驗。實驗器材有：玻璃泡破碎但鎢絲完好的廢白熾燈、小燈泡L、蓄電池、開關S、酒精燈、火柴、導線若干。連接的電路如圖所示，當閉合開關S時，小燈泡L發光，然后用點燃的酒精燈對白熾燈的鎢絲加熱，可觀察到小燈泡L的亮度明顯變暗，此時通過小燈泡L的電流變 ，這個實驗說明了電阻跟 有關。一盞電燈，正常發光時燈絲的電阻比不發光時燈絲的電阻 （大、小或相等）。組卷：261引用：5難度：0.7 -
15．蒸海鮮的吃法在湛江非常流行。其做法是：蒸鍋上面放海鮮（如圖），下面放米煮粥，汁水從上面流到下面的粥里，食客們還能享受一碗營養最大化的海鮮粥。為了保持海鮮原汁原味，蒸氣通過蒸鍋將海鮮蒸熟。汁水是蒸氣放熱后（填物態變化名稱）而形成的。蒸熟后，聞到海鮮的濃香味，這是一種現象，烹飪過程中其內能是通過方式改變的。組卷：236引用：9難度：0.7 -
16．在一次實驗中，某位同學按照如圖（甲）所示的電路正確連接。閉合開關S后，他發現兩塊電流表指針的偏轉角度相同，都如圖（乙）所示。則通過燈泡L1和L2的電流分別為A和A。組卷：139引用：3難度：0.7 -
17．甲、乙兩個定值電阻，甲標有“40Ω 24V”、乙標有“20Ω 10V”現把它們串聯起來，為保證電阻工作安全，則兩個定值電阻的總電壓為V．現把它們并聯起來，為保證電阻工作安全，則干路中允許通過的最大電流為A。
組卷：217引用：6難度：0.7 -
18．壓力傳感器的原理圖如圖所示，其中A、B均為絕緣材料，AB間有可收縮的導線，彈簧上端和滑動變阻器R2的滑片P固定在一起，電源電壓18V，R1=10Ω，R2的阻值變化范圍為0-8Ω，閉合開關S，壓力F與R2的變化量成正比，F=1N時，R2為2Ω，此時電流表示數是A；當電流表的示數為I時，F=N（寫出關于I的數學表達式），I的取值范圍是A。組卷：186引用：4難度：0.5 -
19．細心的小明在做摩擦起電實驗時如圖a,發現：小紙屑先被摩擦過的玻璃棒吸引，接觸玻璃棒后又迅速跳離。用你學過的物理知識解釋：這里“吸引”是因為，“跳離”是因為。然后將摩擦過的玻璃棒接觸圖b所示的自制驗電器，發現兩片金屬箔片會張開，金屬箔片張開是因為。組卷：37引用：3難度：0.8
三、作圖題（每題2分，共4分）
-
20．在圖中，將電池、電流表、電壓表三個元件符號正確填進電路的空白處，要求開關S閉合后，電流方向如圖所示；移動滑動變阻器的滑片P，小燈L變亮時，電流表示數變大，電壓表示數變小。組卷：392引用：25難度：0.5 -
21．請將圖中的開關、電燈、保險絲、插座、三孔插座接入電路（其中插座準備接大功率用電器、三孔插座準備接洗衣機），使其符合安全用電的原則。組卷：25引用：3難度：0.6
四、實驗題（共2小題）2*16=32分
-
22．實際生活中，用電器接通電源后，都伴有熱量的產生，小明在“探究電流通過導體產生熱量的多少與什么因素有關”時，采用了如圖所示的實驗裝置，其中a、b、c、d四個相同的容器密閉著等量空氣并與U形管緊密相連，實驗前U形管兩端液面相平，將1、2和3、4導線分別接到電源兩端。
（1）在實驗過程中，通過觀察U形管中 的變化來比較電流通過電阻絲產生熱量的多少；
（2）圖甲所示的裝置是用來研究電流通過電阻絲產生的熱量與 的關系；
（3）圖乙所示的裝置是用來研究電流通過電阻絲產生的熱量與 的關系；
（4）綜合分析圖甲、乙兩裝置的實驗現象，可以得出的結論是：。組卷：380引用：8難度：0.6 -

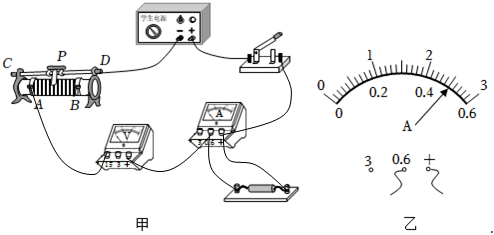

23．徐同學用如圖甲所示的電路探究“電流與電壓和電阻的關系”，電源電壓恒為15V，滑動變阻器的規格是“60Ω 1A”，阻值為10Ω、20Ω、30Ω、50Ω的定值電阻各一個。電流表、電壓表可根據實驗需要自由選擇量程。
（1）小徐同學首先探究“電阻一定時，電流與電壓的關系”。
①連接電路時，開關應 ，連完電路后，卻發現有一根導線連接錯誤，如圖甲所示，請在錯誤的導線上打“×”，再將這根導線改接到正確的位置；
②正確連接電路后，應將滑片移至 （選填“A”或“B”）端，閉合開關，發現電流表有示數，電壓表無示數，則故障可能是定值電阻 （選填“短路”或“斷路”）；
③實驗時小徐將10Ω的定值電阻接入電路，閉合開關S，調節滑動變阻器滑片P，測得實驗數據。其中一次電流表的讀數如圖乙所示，則此時流過電阻的電流為 A。將其余電阻依次接入電路，重復上述實驗，得出結論：電阻一定時，電流與電壓成正比。
（2）小徐同學繼續探究“電壓一定時，電流與電阻的關系”。
①他將10Ω的電阻接入電路中，閉合開關S，調節滑片P到適當位置，讀出電流表示數記入表格中，斷開開關S，保持滑片不動，小徐用20Ω的電阻替換10Ω的電阻，閉合開關S，滑動變阻器滑片P應向 （選填“左”或“右”）移動，才能完成實驗。
②表格記錄了小徐的實驗數據，其中有一組數據是編造的，你認為編造的實驗數據的序號是 。
若不更換原有實驗器材，且保證四個定值電阻分別接入電路時均能完成實驗，小徐采取的操作不可行的是 。實驗序號 1 2 3 4 R/Ω 10 20 30 50 I/A 0.60 0.30 0.20 0.12
A.只將定值電阻兩端電壓U0調到8V
B.只將電源電壓降低到8V
C.只將10Ω的電阻與滑動變阻器串聯組卷：88引用：1難度：0.4
五．計算題（24題6分，25題8分，其中有必要的文字說明得2分。共14分）
-
24．質量為500g的金屬塊溫度從80℃降低到30℃時放出的熱量是3.25×103J．問該金屬的比熱容是多大？
組卷：383引用：19難度：0.5 -
25．電阻式傳感器被廣泛應用與測力、測壓、稱重，它的核心部分是一只可變電阻，一同學用如圖甲所示電路研究某電阻式傳感器的特性，圖中R0為定值電阻，R為電阻式傳感器，閉合開關，當控制其阻值從0變為60Ω，測得傳感器消耗的電功率與通過它的電流關系圖像如圖乙所示，已知電源電壓恒定不變。
（1）求P1的值。
（2）求電阻式傳感器R的最大電功率值。組卷：54引用：3難度：0.5
