2019-2020學年湖南省張家界市慈利縣九年級（上）期末物理試卷
發布：2025/6/29 8:0:9
一、選擇題（每小題3分，共30分）．
-
1．如圖所示的電路中，電源兩端電壓保持不變。閉合開關S，將滑動變阻器的滑片向左滑動，則下列說法中正確的是（ ）組卷：76引用：2難度：0.7 -
2．如圖所示是一個簡化了的玩具警車電路圖，若只讓小燈泡工作，應（ ）組卷：678引用：11難度：0.8 -
3．生活中處處有物理，下列說法錯誤的是（ ）
組卷：8引用：1難度：0.8 -
4．四個懸掛著的通草小球，靜止時的位置關系如圖所示，下列說法正確的是（ ）
組卷：511引用：21難度：0.9 -
5．流明（Lμmen）手電筒是一款靠人體體溫發電的手電筒，其工作原理是溫差發電．即兩種不同的金屬連接起來構成一個閉合回路時，如果兩個連接點存在溫差，就能產生電壓，且溫差越大，產生的電壓越高。Lμmen手電筒上配備一個熱電發電機（TEG）的陶瓷部件．如圖所示，它的上部可以感受手指的溫度，下部感受環境溫度．再通過兩者的溫差進行發電，進而讓手電筒工作。關于這種手電筒，下列說法正確的是（ ）組卷：56引用：2難度：0.8 -
6．在如圖所示的各電路中，開關閉合后，兩盞小燈泡都能發光的是（ ）
組卷：1981引用：14難度：0.8 -
7．下列情況中，比熱容會發生變化的是（ ）
組卷：140引用：6難度：0.7 -
8．家庭電路中的保險絲或空氣開關的作用是（ ）
組卷：137引用：3難度：0.8 -
9．如圖所示是某科技小組制作的實驗裝置。將試管中的水加熱后，水蒸氣從橡皮塞小孔沖出推動風車轉動。水蒸氣推動風車轉動的過程中能量轉化與汽油機能量轉化相同的沖程是（ ）組卷：219引用：9難度：0.8 -
10．如圖甲所示的電路，閉合開關時，兩燈泡均能發光。電路中兩個完全相同的電壓表指針偏轉均如圖乙所示，則燈泡L1和L2兩端的電壓分別是（ ）
組卷：181引用：3難度：0.4
二、填空題：（每空1分，共20分）
-
11．學習完家庭電路后，圓圓在家里操作了試電筆，如圖甲所示，它的作用是 ；還在家里看到了她爸爸平時用來家電維修用的電工膠布，如圖乙所示，她查閱資料，介紹了電工膠布有耐高溫性、良好的阻燃性和 （選填“導電”或“絕緣”）性，用于綁扎導線之間的接頭。組卷：48引用：1難度：0.6 -
12．發展新能源汽車是我國“十四五”規劃中的一個重點，在長沙生產的某款電動汽車能夠使用功率為100kW的快速充電樁，也可使用功率為1kW的普通家用插座充電。當使用快速充電樁充電0.5h后，電動汽車能獲取電能 kW?h。電動汽車在行駛過程中，電動機將電能轉化為 能。
組卷：130引用：3難度：0.5 -
13．有一銘牌上標有“20Ω 2A”字樣的滑動變阻器，“20Ω”是滑動變阻器的 ，“2A”是滑動變阻器 。
組卷：351引用：4難度：0.8 -
14．如圖甲所示的電路，當閉合開關后兩只電壓表的指針偏轉均如圖乙所示，則R1兩端的電壓是 V，R1與R2的電流之比為 。
組卷：222引用：5難度：0.6 -
15．最先找到電流與電壓和電阻規律的科學家是。最先精確確定電流產生熱量的計算公式的科學家是。
組卷：29引用：2難度：0.9 -
16．某學校開展了“安全用電，珍惜生命”的主題活動，下面是活動的部分內容；如圖所示用試電筆檢測標有“L”的插孔時，氖管 （選填“會”或“不會”）發光；如果家庭電路中不安裝 （選填“空氣開關”或“漏電保護器”），那么當電路發生短路時有可能會引起火災。組卷：131引用：3難度：0.8 -
17．如圖甲所示的電路中，電源電壓為3V，燈泡L和定值電阻R的I-U圖像如圖乙所示，定值電阻R的電阻為 Ω，閉合開關S，燈泡L和R消耗的功率之比P1：P2=，通電10s,燈泡L消耗的電能為 J；定值電阻R產生的熱量為 J。組卷：34引用：1難度：0.5 -
18．如圖所示的電路中電源電壓保持不變，閉合開關，當滑片P向左滑動時，燈泡的亮度（選填“變亮”“變暗”或“不變”）；電壓表的示數，電路消耗的總功率（均選填“變大”“變小”“不變”或“先變大后變小”）。組卷：20引用：1難度：0.9 -
19．小梅學完電能表的使用后，想利用電能表測量電飯煲的電功率，觀察自家的電能表如圖所示，該電能表允許接入用電器的最大電功率是 W；將家里其他用電器斷開，只將該電飯煲接入電路中，觀察到電能表的指示燈6min閃爍了320次，則他家電飯煲的功率是 W。組卷：21引用：3難度：0.7 -
20．如圖所示a、b、c是家庭電路中的三條導線，其中火線是 （選填“a”“b”或“c”）。若將洗衣機接入此電路中，洗衣機應與電燈 聯。當家庭電路需要維修時，必須斷開 。組卷：516引用：2難度：0.8
三、作圖題：（每題2分，共4分）
-

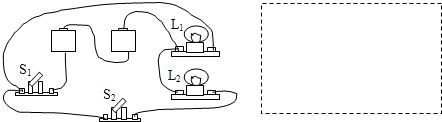

21．按實物圖畫出相應的電路圖
組卷：67引用：3難度：0.5 -
22．請將圖中的開關、電燈、保險絲、插座、三孔插座接入電路（其中插座準備接大功率用電器、三孔插座準備接洗衣機），使其符合安全用電的原則。組卷：25引用：3難度：0.6
四、實驗探究題：（23題12分，24題8分，25題8分，共28分）
-
23．用如圖甲所示裝置“比較不同液體吸熱升溫特點”。
（1）在組裝圖甲器材時應先調節 （A/B）的高度。
（2）裝好器材，他們先后在同一個燒杯中稱出 相等的水和食鹽水，分別加熱相同的時間，比較水和食鹽水 。
（3）實驗中某組同學將水和食鹽水加熱到沸騰，食鹽水需要的時間長，說明食鹽水吸收的熱量比水 （多/少）。
（4）能否僅由“加熱食鹽水到沸騰需要的時間長”得出食鹽水比熱容大的結論？答：；其原因是：。
（5）對實驗進行反思時，他們將原燒杯中的水和食鹽水分別倒入兩支相同的試管中，并在如圖乙所示的裝置中加熱。對此方案小組進行了交流與評價，下列評價中表述不正確的是 。
A．此方案可以避免水和食鹽水沸騰
B．此方案可以讓水和食鹽水均勻受熱
C．此方案可以確保水和食鹽水相同時間吸收的熱量相同
D．此方案水和食鹽水升溫更快，比原方案節省了加熱時間組卷：26引用：1難度：0.5 -
24．如圖所示，小陽利用伏安法測量未知電阻Rx的阻值，進行了如下實驗：小陽選擇了滿足實驗要求的實驗器材，連接了部分實驗電路圖，如圖所示，則：
（1）伏安法測電阻的原理是 ；
（2）從電壓表“-”號接線柱連出的導線應連接 到接線柱；
A．E
B．C
C．D
D．B
（3）在如圖方框中畫出實驗電路圖。
組卷：10引用：1難度：0.6 -
25．回顧試驗和探究：（將下列實驗報告中的空缺部分填寫完整）
伏安法測小燈泡（標有“2V”字樣）的電功率：原理 根據：電功率計算公式P=
電 路
圖
步驟（1）閉合開關后發現電壓表示數為1V．要使燈泡正常發光，應將滑動變阻器的滑片向 移動，使燈泡兩端電壓為。
（2）請將實物電路連接完整
數據結論（1）將表格中數據填寫完整。
（2）小燈泡在上述三次實驗中亮度不同，小燈泡的亮度決定于他的次數 U/V I/A P/W 1 1.0 0.18 0.18 2 2.0 0.24 3 3.0 0.26 0.78 方法 伏安法測電功率時，把電壓表和電流表組個起來使用，體現的科學方法是 法組卷：18引用：1難度：0.5
五、計算題：（26題4分，27題6分，28題8分，共18分）
-
26．如圖是一款煲湯用的電熱鍋工作原理的簡化電路圖，該電熱鍋有兩擋，分別是高溫?fù)鹾捅負酢1與R2均為電熱絲，R2的阻值為44Ω，S1為溫控開關，保溫?fù)鯐r(shí)的總功率是440W。求：
（1）保溫?fù)鯐r(shí)電路中的電流；
（2）高溫?fù)鯐r(shí)的電功率；
（3）若該電熱鍋煲湯時，高溫?fù)豕ぷ?.5h,保溫?fù)豕ぷ?h,則在此過程中消耗的電能是多少kW?h。組卷：8引用：2難度：0.5 -
27．淘氣的小明把圖釘按在鉛筆的一端，手握鉛筆讓圖釘冒在課桌上來回摩擦幾下后，發現圖釘冒變燙了，這是用的方法改變了物體的內能。把瓶裝水放在冰箱里，一會兒變涼了，這是用的方法改變了物體的內能。
組卷：283引用：76難度：0.9 -
28．如圖甲所示，是某同學從廢棄的電熱器上拆下的加熱部件，該部件由阻值不變的兩根電阻絲R1、R2構成，他設計了圖乙的電路對該部件進行檢測。電源電壓為9V，R0為定值電阻，M、N為接線柱。
（1）將導線接在M、N間，只閉合S1，發現電流表的示數為0.45A，求R0的阻值。
（2）把M接A，N接B，只閉合S1，電流表示數為0.2A，求R0、R1兩端電壓之比。
（3）把M接B、N接C，閉合S1，S2，電流表示數為0.15A，求R2消耗的電功率。組卷：17引用：2難度：0.5
