2022-2023學年江蘇省蘇州市高新一中九年級（上）月考物理試卷
發布：2024/4/20 14:35:0
一、選擇題（本題共12小題，每小題2分，共24分）
-
1．下列所示工具中，使用時不能省力但能省距離的是（ ）
組卷：67引用：2難度：0.8 -
2．如圖的斜面是光滑的，分別用F1、F2的推力從斜面的底部將同樣的物體勻速推上斜面的頂端，推力所做的功為W1、W2，斜面兩底角不等α＜β，那么（ ）組卷：199引用：6難度：0.5 -
3．下落在水平地板上的彈性小球會跳起，而且彈跳的高度會越來越低。如圖所示是小球彈跳的頻閃照片，位置1是釋放點，位置3是小球與地板的第一次的碰地點。小球在4、5位置的高度一樣。下面說法正確的是（ ）組卷：171引用：4難度：0.7 -
4．為了改善同學們的學習環境，今年暑假學校對教學樓進行了裝修改造。細心的小明發現學校新裝的樓道燈（如圖所示）變得智能了，樓道燈只有在天黑后且有同學經過時才會亮。小明利用“光控開關S光”（天黑自動閉合，天亮自動斷開）和“人體紅外線感應開關S人”（有人經過自動閉合，沒人經過時自動斷開）設計了電路圖，如圖所示符合這種智能要求的電路圖是（ ）組卷：432引用：12難度：0.7 -
5．如圖甲所示是安裝在木板正面的部分電路，其中a、b、c、d是穿越木板的接線柱，兩個燈座的兩端分別接在兩個接線柱上，安裝兩個相同的小燈泡L1、L2木板背面的部分接線柱之間有導線相連著，從而使木板正背兩面的電路組成一個完整的電路。閉合開關通電后，燈都能正常發光，下列說法正確的是（ ）組卷：218引用：5難度：0.5 -
6．在如圖所示的電路中，電源電壓為3V且保持不變，燈泡正常發光，若把不同的元件正確接在a、b之間，則下列說法正確的是（ ）組卷：31引用：3難度：0.6 -
7．如圖所示電路中，電源電壓保持不變，當開關S閉合后，電路正常工作一段時間后，其中一盞燈突然熄滅，兩只電表中有一只電表的示數仍然保持不變。出現這種現象的可能原因是（ ）組卷：290引用：9難度：0.7 -
8．如圖所示，電源電壓不變，V1示數為U1，V2示數為U2，A示數為I，開關S閉合后，當滑動變阻器的滑片由b端向a端滑動時，下列有關電流隨電壓變化的圖象正確的是（ ）組卷：133引用：2難度：0.5 -
9．我市交通管理部門定期開展交通違法專項治理行動，如圖甲是查處飲酒駕駛行為中使用的某酒精測試儀工作原理圖，電源電壓恒定，R1為定值電阻，R2為氣敏電阻，其阻值隨氣體酒精濃度的變化情況如圖乙所示，閉合開關S，下列說法正確的是（ ）
組卷：1083引用：9難度：0.6 -

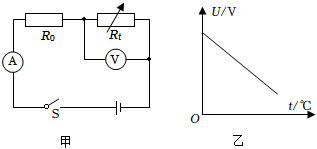

10．如圖甲所示的電路中，電源電壓保持不變，R0為定值電阻，Rt為熱敏電阻。在0℃～80℃的范圍內，電壓表的示數U隨熱敏電阻的溫度t變化的關系如圖乙所示。已知當溫度t由10℃升高到30℃的過程中，熱敏電阻Rt的阻值變化了20Ω，則溫度t由30℃升高到50℃的過程中，熱敏電阻Rt的阻值變化情況是（ ）
組卷：1101引用：3難度：0.6 -
11．如圖所示電路，電源電壓保持不變，電壓表V1的示數為U1，V2的示數為U2，V3的示數為U3。則下列說法正確的是（ ）組卷：52引用：1難度：0.5
三、簡答題（本題共12小題，共50分。解答23、24、25題時應有解題過程）
-
33．探究“電流與電阻的關系”時，可供實驗器材有：三節新的干電池（電壓為4.5V）、電流表、電壓表、滑動變阻器（標有“20Ω 2A”字樣）、定值電阻5個（5Ω、10Ω、15Ω、20Ω、50Ω），開關一個，導線若干。小靜等同學設計了如圖甲所示的電路圖：
（1）請用筆畫線代替導線將圖乙中的實物圖連接完整，要求：滑片向右移動時電阻變大。
（2）閉合開關，電流表無示數，電壓表有示數，并接近電源電壓，則故障原因是：。
（3）排除故障后，將定值電阻由5Ω更換為10Ω時，應向 （選填“左”或“右”）適當調節滑動變阻器的滑片，使電壓表示數保持不變。
（4）圖丙是根據實驗數據畫出的定值電阻的I-R圖像，其中陰影部分面積表示的物理量是 ，其數值為 。
（5）實驗中，在接入50Ω的定值電阻后，小靜同學無論怎樣移動滑片，都不能使電壓表示數達到原來的數值，為了能完成這次實驗，小靜采取的措施可行的是 。（多選）
A.調高電源電壓
B.更換一個最大阻值為30Ω的滑動變阻器
C.再串聯一個10Ω的電阻
D.將電壓表改接到滑動變阻器兩端
（6）如圖圖像中能大致反應本實驗中各物理量之間關系的是 。
組卷：1473引用：12難度：0.5 -
34．小明設計了一款智能測溫報警器，智能測溫報警器電路如圖甲所示。電源電壓為12V，通過報警器（電阻不計）的電流超過20mA時就會報警，電阻箱最大阻值為999Ω，熱敏電阻RT的阻值隨溫度T的變化關系如圖乙所示。
①當聽測溫度達到或超過50℃時，系統報警，按照下列步驟調試電路：
a.電路接通前，應先將滑動變阻器滑片置于b端，再將電阻箱調到 Ω；
b.將開關S向c端閉合，移動滑動變阻器直至報警器報警，此時滑動變阻器的阻值為 Ω；
c.保持滑動變阻器滑片位置不變，將開關S向另一端閉合，報警系統即可正常使用。
②用①中調試好的報警電路進行測溫，測得此時的環境溫度為30℃，此時該電路中的電流是 mA。
③若小明采用的電源是干電池，隨著使用時間的增長，將會導致報警溫度偏高。為此，應將滑動變阻器向 （a/b）端移動才能達到預設效果。
組卷：82引用：1難度：0.5
