2023年河南省焦作市孟州市中考物理模擬試卷

一、選擇題（每小題0分，共15小題）

• 1．甲、乙兩小車同時向同一方向做直線運動，分別依次經過直線上的A、B兩點，已知A、B兩點相距10米，兩車運動的s-t圖像分別如圖（a）（b）所示。運動6秒乙車通過B點，再過1秒甲車通過B點。則乙車在A點時，甲車距A點（　　）


  A．2米

  B．3米

  C．6米

  D．8米
  組卷：691引用：4難度：0.3

  解析

• 2．如圖甲所示，質量均勻分布的實心正方體放在水平地面上，對地面的壓強為3000Pa,若該正方體沿 A、B、C、D面將右邊部分（CE=

  2

  3

  AB）切除，剩余部分對地面的壓強為（　　）

  A．1000Pa

  B．1500Pa

  C．2000Pa

  D．4500Pa
  組卷：544引用：2難度：0.3

  解析

• 3．如圖所示電路中，電源電壓恒定不變，小燈泡L標有“6V？W”字樣（不考慮溫度對燈絲電阻的影響），滑動變阻器R₂標有“40Ω 2A”字樣，R₁是定值電阻，電壓表量程為0～3V，電流表量程為0～0.6A。將R₂的滑片P移至最右端，只閉合開關S₃，斷開開關S₁、S₂，此時電壓表示數為U₁，R₂消耗的功率為P₁；向左移動滑片至某點，此時電壓表示數為U₂，R₂消耗的功率為P₂。已知U₁：U₂=5：6，P₁：P₂=25：27。閉合開關S₁、S₂，燈泡恰好正常此時電流表示數為0.4A，則下列說法正確的是（　　）
  ①電源電壓為6V
  ②R₁的阻值大小為20Ω
  ③閉合開關S₃，斷開開關S₁、S₂，滑動變阻器的功率變化范圍是0.4W～0.45W
  ④在保證電路元件安全且電路中有電流的前提下，任意閉合或斷開開關，則整個電路的最小功率為0.6W

  A．①③

  B．②④

  C．①②③

  D．①②③④
  組卷：675引用：2難度：0.3

  解析

• 4．如圖所示電路，電源電壓為12V且保持不變，小燈泡的規格為6V，3W”（阻值不變），滑動變阻器的最大阻值為24Ω，電流表的量程為0～3A。當只閉合S₃時，小燈泡恰能正常發光，則下列說法正確的是（　　）

  A．當只閉合S3時，在1min內電流通過R1所產生的熱量是1.8×103J

  B．當只閉合S1時，R2消耗的最大功率為2.67W

  C．當三個開關都閉合時，要使電流表能安全使用，R2接入電路的阻值不得小于5Ω

  D．當三個開關都閉合時，R2消耗的電功率的變化范圍是6W～24W
  組卷：853引用：7難度：0.3

  解析

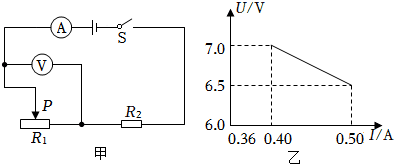

• 5．如圖甲所示電路，電源電壓保持不變，電流表的量程為0～0.6A，電壓表的量程為0～15V，滑動變阻器R₁的阻值變化范圍為0～20Ω，R₂為定值電阻。閉合開關S，滑片P在某兩點間移動時電流表示數與電壓表示數的變化關系圖像如圖乙所示。在保證電路安全的情況下，下列說法正確的是（　　）
  ①R₂的阻值為5Ω
  ②R₁消耗的最大電功率為4.05W
  ③R₂消耗的最大和最小電功率之差為1.152W
  ④電壓表的最小示數與最大示數之比為13：14

  A．①和②

  B．②和③

  C．①和③

  D．①和④
  組卷：448引用：4難度：0.3

  解析

• 6．如圖所示，電源電壓為4V，電壓表量程“0～3V”，電流表量程“0～0.6A”，滑動變阻器規格為“20Ω 1A”，燈泡L標有“2.5V 1.25W”（不計溫度對燈絲電阻的影響）。閉合開關，燈泡不超過額定電壓，其他元件均安全的條件下移動滑片，下列說法正確的是（　　）

  A．電流表示數的最大值為0.6A

  B．電壓表的示數變化范圍是1.5V～2.5V

  C．滑動變阻器的功率變化范圍是0.6W～0.8W

  D．滑動變阻器的電阻變化范圍為3Ω～10Ω
  組卷：278引用：4難度：0.3

  解析

• 7．如圖甲所示，在水平桌面上質量為1000g的薄壁厚底容器中裝有20cm深的水，已知容器的底面積為400cm²，容器中水的質量為10kg,將一質地均勻的長方體物塊通過一根輕桿緩慢壓入水中，當物塊還有五分之一的體積露出水面時（如圖乙），容器對桌面的壓強與圖甲相比增加了200Pa,此時桿對物塊的壓力為3N，則下列說法正確的是（　　）

  A．甲圖中容器對桌面的壓強為2000Pa

  B．甲圖中水對容器底的壓力為100N

  C．乙圖中物塊的密度為0.5×103kg/m3

  D．若將物塊全部壓入水中，桿對物塊的壓力為4N
  組卷：1555引用：6難度：0.2

  解析

• 8．三個相同容器內分別盛滿不同的液體，現將三個完全相同的小球輕輕放入容器中，小球靜止后的狀態如圖所示，以下判斷正確的有幾個（　　）

  ①液體的密度關系是ρ_甲＜ρ_丙＜ρ_乙
  ②液體對容器底部的壓強關系是p_乙＞p_甲＞p_丙
  ③容器對桌面的壓強關系是p'_乙＞p'_丙＞p'_甲
  ④小球受到的浮力大小關系是F_乙＞F_丙＞F_甲

  A．1個

  B．2個

  C．3個

  D．4個
  組卷：2206引用：7難度：0.3

  解析

• 9．如圖甲所示，是某同學“探究定值電阻R₀的發熱功率P₀、滑動變阻器R消耗的電功率P_R和電源總功率P_U隨電流I變化的關系”的實驗電路圖，電源電壓U恒定不變，R₀為定值電阻。閉合開關S，在滑動變阻器滑片P從a端移向b端的過程中，通過實驗得到的數據用描點法在同一坐標系中作出了1、2、3三條圖線，如圖乙所示。下列選項正確的是（　　）

  A．乙圖中1是定值電阻R0的功率與電流的關系圖線

  B．電源電壓1V，定值電阻3Ω

  C．乙圖中，圖線2與圖線3的交點M對應的電功率為2.25W

  D．當滑動變阻器的電功率為2W時，其接入電路的阻值一定為2Ω
  組卷：500引用：2難度：0.3

  解析

• 10．如圖所示，均勻實心長方體A和B放置在水平地面上，對地面的壓強p_A＞p_B，已知兩個長方體A和B體積V_A＜V_B，高度h_A＜h_B，與地面的接觸面積S_A＞S_B，若將長方體A和B沿水平或豎直方向切去一部分，使A和B剩余部分對地面的壓強相等，則下列方案可行的是（　　）

  A．沿豎直方向切去相同寬度

  B．沿水平方向切去相同體積

  C．沿水平方向切去相同質量

  D．沿水平方向切使剩余的高度相等
  組卷：560引用：3難度：0.3

  解析

六、計算題（共2小題）

• 31．如圖所示為一款油汀電暖器的簡化電路圖。其功率參數如表所示。已知定值電阻R₂=36.3Ω。求：


  項目	參數/W
  高溫擋	2000
  中溫擋
  低溫擋	500

  （1）定值電阻R₁的阻值。
  （2）中溫擋的加熱功率。
  （3）若用高溫擋加熱420s,不計熱量損失，可以使多少kg的水升溫20℃。[c_水=4.2×10³J/（kg?℃）]
  組卷：161引用：2難度：0.5

  解析

七、綜合能力題（共1小題）

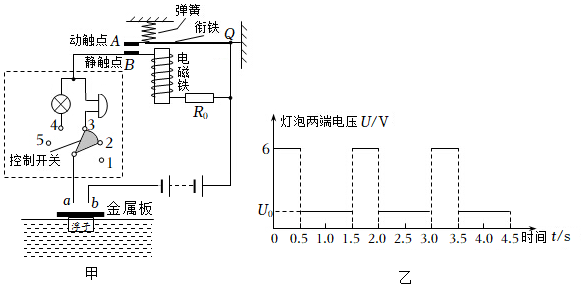

• 32．某科技小組設計了如圖甲所示的多功能水位報警電路，當水面上升到警戒水位時，a、b兩點接通，控制開關連接 2、3兩觸點時電鈴發出忽強忽弱的報警聲，控制開關連接3、4兩觸點電鈴報警同時電燈會亮、暗交替閃爍發光，控制開關連接4、5兩觸點時僅有燈泡閃爍發光。電路中電源電壓恒為6V，燈泡規格為“6V 3W”，R₀為定值電阻，電磁鐵線圈及銜鐵的阻值忽略不計。

  （1）控制開關連接

  （填觸點編號）兩觸點時，電鈴報警同時電燈會亮暗交替閃爍發光。這時電鈴與燈泡

  （選填“串聯”或“并聯”）
  （2）控制開關連接4、5兩觸點燈泡亮暗交替發光時，燈泡變亮的原因是什么？
  （3）當控制開關與觸點“4和5”接通時，燈泡兩端實際電壓變化規律如圖2所示。已知當燈泡微弱發光時，其兩端實際電壓為U₀，消耗的實際功率為額定功率的

  1

  16

  。
  求：①定值電阻R₀的阻值。（燈泡的電阻不變）
  ②燈泡閃爍交替工作60s消耗的電能為

  J。
  組卷：222引用：3難度：0.3
