2023年寧夏中衛市中寧縣中考物理第五次聯考試卷
發布：2024/5/5 8:0:9
一、選擇題（選出各題唯一正確的答案，每題2分，共14分。不選、多選、錯選均得0分）
-
1．如圖是某單位組織黨日活動時的合影，根據照片信息可判斷出他們所用黨旗的長、寬約為（ ）
組卷：187引用：2難度：0.9 -
2．以下關于聲現象的說法，正確的是（ ）
組卷：9引用：1難度：0.6 -
3．如圖所示，一些金屬條被科技館工作人員按特殊的方式擺放后，在燈光的照射下就出現了栩栩如生的“飛機”。以下現象與“飛機”的形成原理相同的是（ ）組卷：78引用：1難度：0.7 -
4．第24屆冬奧會將在中國的北京和張家口聯合舉行。我國運動員備戰冬奧會時，在不同比賽項目上的英姿如圖所示。下列說法正確的是（ ）
組卷：61引用：1難度：0.6 -
5．如圖所示電路，先閉合開關S1、再閉合S2，下列分析正確的是（ ）組卷：692引用：9難度：0.7 -
6．商場中的電梯，在沒有人時運動較慢，當有人站在電梯上時電梯運動就快了起來。控制電梯運行快慢的電路如圖所示，R0的阻值隨壓力的變化而變化，當人站在電梯上時，S閉合，通過電磁鐵線圈的電流變大，電磁鐵的磁性變強，動觸點與靜觸點2連接，電動機的轉速變快。以下說法正確的是（ ）組卷：46引用：1難度：0.7 -

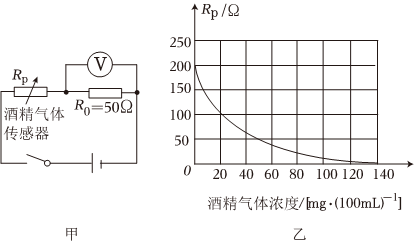

7．便攜式酒精測試儀是交警查酒（醉）駕的利器。如圖甲是其原理圖，電源電壓恒為3V，RP是酒精氣體傳感器，其阻值隨酒精氣體濃度變化的規律如圖乙所示。R0是報警器，阻值恒為50Ω。當電壓表的示數為1.5V時，以下分析正確的是（ ）
規定：每100mL氣體中酒精量M 非酒駕 M＜20mg 酒駕 20mg≤M＜80mg 醉駕 M≥80mg 組卷：100引用：1難度：0.4
五、實驗、探究題（共20分）
-

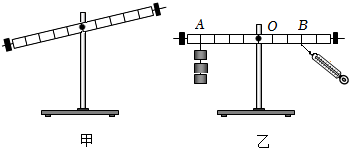

20．在探究杠桿平衡條件實驗中：
（1）物理小組同學安裝好杠桿后，發現其左端下沉，如圖甲所示，為了 應使杠桿在水平位置平衡，則需將平衡螺母向 調節。
（2）如圖乙所示，在A處懸掛3個鉤碼，每個鉤碼重0.5N，如果在B處施加一個拉力使杠桿在水平位置平衡，沿 方向施力，拉力最小，大小為 N。組卷：23引用：1難度：0.5 -
21．用如圖甲所示的電路探究“通過導體的電流與電壓的關系”，電源電壓為3V，定值電阻R的阻值為10Ω，滑動變阻器R′的最大阻值為20Ω。
（1）用筆畫線代替導線把圖乙所示的實物圖連接完整，要求滑片P向右移動時電流表示數變小。
（2）閉合開關前將滑動變阻器的滑片調至B端的目的是 。閉合開關，移動滑片，發現電流表有示數，電壓表示數為零。若電路僅有一處故障，故障是 。
（3）排除故障后，調節滑動變阻器，記錄數據如表。請在圖丙所示的坐標紙中把未標出的兩個點描出來并畫出I-U圖像。
分析圖像可得：電阻一定時，通過導體的電流與導體兩端的電壓成正比。序號 1 2 3 4 5 電壓U/V 1.2 20 2.2 2.4 2.8 電流I/A 0.12 0.20 0.22 0.24 0.28
（4）若探究“通過導體的電流與電阻的關系”，需要用到阻值為5Ω、10Ω、15Ω、20Ω、25Ω的電阻。先將10Ω的電阻兩端的電壓調為1.5V，記錄此時電流表的示數；接著將10Ω換成15Ω，應將滑動變阻器的滑片向 端（選填“A”或“B”）移動，使得電壓表示數仍為1.5V，再次記錄此時電流表的示數。換用25Ω的電阻進行實驗時，發現無論怎樣移動滑片，都無法使電壓表的示數達到1.5V，原因是滑動變阻器的最大阻值 （選填“過大”或“過小”）。組卷：75引用：1難度：0.2
