2021-2022學年山東省棗莊市嶧城區九年級（上）期末物理試卷
發布：2025/11/1 3:0:17
一、選擇題：本題共18小題，每小題2分，共36分，在每題的四個選項中，只有一項是符合題目要求的。
-
1．利用如圖所示的電路“探究影響電阻大小的因素”，則說法中正確的是（ ）組卷：1522引用：11難度：0.5 -
2．如圖所示，球甲、乙相互排斥，甲、丙相互吸引，如果已知甲帶正電，那么乙、丙的帶電情況是（ ）
組卷：318引用：26難度：0.9 -
3．樓梯感應燈可由聲控開關（有聲響時開關閉合）和光控開關（光線較暗時開關閉合）共同控制，某同學設計并組裝了一個樓梯感應燈電路，出現了以下異常情況：白天有聲響時感應燈亮，無聲響時感應燈不亮；晚上無論有無聲響，感應燈都不亮。經檢查各元件都能正常工作，則下列電路中可能出現以上異常情況的是（ ）
組卷：1803引用：58難度：0.7 -
4．下列對能量轉化分析錯誤的是（ ）
組卷：124引用：19難度：0.9 -
5．投影機的光源是強光燈泡，發光時必須用風扇給它降溫。現想設計投影儀的電路，要求帶動風扇的電動機選啟動后，燈泡才可以發光；電動機未啟動，燈泡不可以發光。圖中符合設計要求的是（ ）
組卷：229引用：56難度：0.9 -
6．關于物質的比熱容，下列說法中正確的是（ ）
組卷：29引用：1難度：0.7 -
7．如圖甲所示是煙霧報警裝置的電路圖。R0為定值電阻，R為光敏電阻，它的阻值隨光照強度變化情況如圖乙所示（lx為光照強度單位），當電流表示數減小至某一數值時裝置報警。開關S閉合后，下列說法正確的是（ ）組卷：347引用：5難度：0.6 -
8．如圖所示的四種現象中，符合安全用電原則的是（ ）
組卷：42引用：1難度：0.8 -
9．如圖所示電路，閉合開關后，小燈泡L1和L2均不發光，電流表指針幾乎不動，電壓表指針有明顯偏轉。若電路中只有一處故障，則可能是（ ）
組卷：3066引用：41難度：0.7 -
10．如圖甲電路，閉合開關S后，兩個燈泡都能發光，乙圖為電流表A2指針的位置，如果電流表A1讀數是0.6A，則下列說法錯誤的是（ ）組卷：115引用：1難度：0.5 -
11．關于安全用電，下列說法正確的是（ ）
組卷：28引用：2難度：0.9 -
12．長征五號火箭發動機的推進劑采用液氧、液氫和煤油，之所以采用液氫作為燃料，主要是因為液氫具有（ ）
組卷：631引用：14難度：0.8 -
13．如圖所示，電源電壓不變，閉合開關S，當滑動變阻器滑片P向右移動時（ ）組卷：224引用：19難度：0.7 -
14．如圖所示，將一個廢舊日光燈的燈絲接入電路中，用酒精燈加熱燈絲，觀察到燈泡的亮度漸漸變暗，說明影響導體電阻大小的因素是（ ）組卷：566引用：8難度：0.8 -
15．下列關于溫度、內能和熱量的說法，正確的是（ ）
組卷：242引用：4難度：0.6 -
16．下列各組物質中，通常情況下都屬于導體的是（ ）
組卷：11引用：2難度：0.9 -
17．如圖所示電路，當滑動變阻器滑片P向a端滑動的過程中，電流表，電壓表示數變化情況是（ ）組卷：488引用：25難度：0.7 -
18．如圖為壓縮氣體對氣體做功，下列選項為熱機的四個沖程的工作原理圖，則選項中能量轉化與其相同的是（ ）組卷：35引用：1難度：0.8
二、填空題：本題共7小題，每空1分，共16分。
-
19．如圖所示，電源電壓不變，R1=2Ω，R2=3Ω，R3=4Ω．只閉合S，電壓表V1、V2的示數之比為，再閉合S1、S2，電流表A1、A2的示數之比為。組卷：178引用：4難度：0.4 -
20．2017年5月我國首次海域可燃冰試采成功。可燃冰外觀像冰，主要含有甲烷水合物，還含有少量二氧化碳等物質。它屬于
（填“可再生”或“不可再生”）能源。1m3可燃冰在常溫常壓下可釋放出164m3的天然氣。若完全燃燒5m3可燃冰產生的熱量至少為J（天然氣熱值為3.2×107J/m3）。試寫出可燃冰具備的一條優點。組卷：311引用：5難度：0.5 -
21．根據電動機的工作原理可知，其能量由電能轉變為
和。若電動機兩端電壓為U，流經電流為I，線圈的電阻為R，則電動機的工作效率可表示為η=。組卷：227引用：20難度：0.9 -
22．如圖所示，用一個帶負電的物體a去接觸不帶電的驗電器的金屬球b時，金屬球b也帶上負電，在這個過程中發生轉移的是電荷（填正或負”），瞬間電流方向是（填“從a流向b”或“由b流向a”）。組卷：65引用：2難度：0.7 -
23．使用電壓表前要觀察它的 和 。電壓表應該與被測用電器 聯；使電流從其 接線柱流入，從 接線柱流出；被測電壓不要超過電壓表的 ；電壓表 （選填“可以”或“不可以”）直接接在電源兩端。
組卷：31引用：1難度：0.7 -
24．如圖所示，電能表的示數為 kW?h,若某段時間內電能表上的轉盤轉過了500r,則該電路消耗的電能為 kW?h。組卷：11引用：1難度：0.6 -
25．有粗細相同的兩條鐵絲A與B，A比B長，則它們的電阻RA、RB的大小關系是
。組卷：36引用：5難度：0.9
三、作圖與實驗探究題：本題共4個小題，每圖或每空2分，共30分。
-
26．請在圖中用筆畫線代替導線將電燈、開關正確接入家庭電路。組卷：137引用：8難度：0.5 -

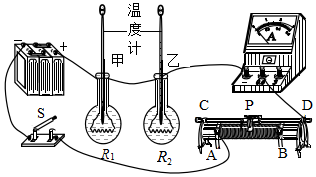

27．小明同學為了探究“電流通過導體產生的熱量與電阻的關系”，設
（1）實驗中通過兩金屬絲串聯的方式可以控制相同。實驗中通過觀察的變化來比較導體所產生的熱量的多少；這運用了（選填“轉換法”或“等效替代法”）的物理思想。
（2）為了在較短的時間內達到明顯的實驗效果，小明選用煤油而不用水做實驗，這是因為。
（3）通電一定時間后，乙瓶中的溫度計示數升高的快，由此可得出實驗結論是。
（4）實驗過程中小明移動滑片，當電流表的示數為0.4A，若R1=10Ω，則1min內電流通過R1所產生的熱量是。
（5）小明家的電飯鍋電源線壞了，他又新買了一根，使用時聞到橡膠的焦煳味，他立即拔下電源插頭，發現這根電源線很熱，其他用電器仍然正常工作，你認為引起電源線過熱的原因可能是新買的電源線過（選填“粗”或“細”），簡要說出理由：。組卷：99引用：3難度：0.5 -

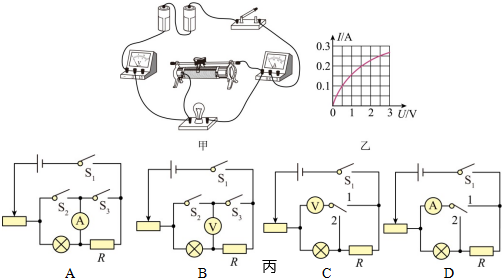

28．“測量小燈泡額定功率”的實驗，老師準備了如下器材：電源電壓恒為3V、開關、電壓表和電流表各一只、額定電壓為2.5V的待測小燈泡電阻約為10Ω、滑動變阻器、導線若干，小明連接了如圖甲所示的電路。
（1）圖甲中有一根導線連接錯誤，請在錯誤的導線上打“×”，并用筆畫線代替導線將電路連接正確；
（2）閉合開關后，滑片P移到某處時，電壓表示數為2V，要使小燈泡正常發光，應 （選填“增大”或“減小”）滑動變阻器接入電路中的阻值，直至小燈泡正常發光。
（3）小明根據實驗數據繪制了小燈泡的電流隨其兩端電壓變化的關系圖像如圖乙所示，則小燈泡的額定功率為 W；燈泡正常工作的電阻是 Ω。
（4）同組的小鵬同學思考能不能只用一只電表測出小燈泡的電功率，于是他設計了如圖丙所示的四個電路圖，圖中的電源電壓U保持不變，小燈泡的額定電壓為U0，且U＞U0，其中定值電阻的阻值為R，在不改變電路連接的情況下，能測出小燈泡額定功率的是 （填選項）。組卷：34引用：2難度：0.4 -
29．為了驗證通過導體的電流大小跟導體兩端的電壓大小有關，小陸選用了下列符合實驗要求的實驗器材：電源、開關、導線、滑動變阻器、電壓表、電流表、一個10Ω的定值電阻，并按照要求設計了如圖所示的實驗電路圖。
（1）滑動變阻器在本實驗中除保護電路外，另一個主要作用是 。
A.改變電阻R兩端的電壓
B.控制電阻R兩端的電壓保持不變
C.控制通過電阻R的電流保持不變
（2）以下是他的部分實驗步驟，請你幫他補充完整：
①將電壓表、電流表調零，斷開開關S，按電路圖連接電路，調節滑動變阻器的滑動頭P使其接入電路的電阻值最大；
②閉合開關S，調節滑動變阻器的滑動頭P到適當位置，讀出并記錄此時定值電阻R兩端的電壓U1及通過它的電流I1，并將數據記錄在表格中，斷開開關S；
③閉合開關S，，讀出并記錄此時定值電阻R兩端電壓U2及通過它的電流I2，并將數據記錄在表格中，斷開開關S。
（3）請根據小陸的實驗步驟畫出實驗數據記錄表格。
（4）分析實驗數據，在U2≠U1的條件下，若I2I1（填“=”或“≠”），可以驗證“通過導體的電流大小跟導體兩端的電壓大小有關”。
（5）如果小陽想利用該實驗電路完成“探究電流與電阻的關系”，還需要添加的器材有 。在探究電流與電阻的關系時，滑動變阻器的作用為 ，小陽認為可以將電路圖中的R換成滑動變阻器來改變電阻大小，你認為小陽的想法 （填“正確”或“錯誤”），理由是 。組卷：123引用：1難度：0.5
四、計算題：本題包括2個小題，共18分。解答時應寫出必要的文字說明、公式和重要的運算步驟，只寫出最后答案的不得分。
-
30．如圖所示是某電水壺的電路圖，其銘牌如下表。R為加熱器，溫控器S是一個雙金屬片溫控開關，當溫度較低時，其處于閉合狀態，加熱器加熱。當水沸騰后，會自動斷開進入保溫狀態，從而實現了自動溫度開關控制。若加熱器電阻阻值隨溫度改變而發生的變化可忽略不計，則：
（1）電水壺正常工作時，其加熱電阻的阻值是多大？
（2）若正常工作時，對加熱電阻通電5分鐘產生的熱量是多少？
（3）若電水壺產生的熱量全部被水吸收，現將一滿壺25℃的水在標準大氣壓下燒開需要多少分鐘時間？[水的比熱容c=4.2×103J/（kg?℃），1L=10-3m3]
（4）當電水壺處于保溫狀態時，通過加熱器的電流是0.2A，此時電阻R0的電功率是多少？組卷：25引用：1難度：0.6 -
31．如圖甲所示，電源電壓保持不變，R1=10Ω．當閉合開關S，滑動變阻器滑片P從a端移到b端，兩電表示數變化關系用圖乙中的線段AB表示。求：
（1）當滑動變阻器滑片P在a端時，電壓表的示數；
（2）電源電壓；
（3）滑片P滑到ab中點時電壓表的示數。組卷：2335引用：14難度：0.5
