2023-2024學年遼寧省大連市高新園區九年級（上）期末物理試卷
發布：2025/11/1 7:0:15
一、選擇題（本題共9小題，每小題2分，共18分。在每小題給出的四個選項中，第1～6題只有一項符合題目要求，選對的得2分；第7～9題有多項符合題目要求，全部選對的得2分，選對但不全的得1分，有選錯的得0分）
-
1．如圖所示的用電器中，主要利用電流的熱效應工作的是（ ）
組卷：53引用：2難度：0.8 -
2．在如圖所示的電路中，電源電壓保持不變，燈泡L1或L2中有一個發生了短路故障，當開關S閉合時，下列現象中不可能出現的是（ ）組卷：499引用：23難度：0.7 -
3．通常情況，下列用品中屬于絕緣體的是（ ）
組卷：11引用：2難度：0.9 -
4．在沒有斷開電路進行電路檢修時，如圖所示的四種情況中，不會引起觸電的是（ ）
組卷：65引用：2難度：0.9 -
5．北京冬奧會開幕式上，以“二十四節氣”為主題的倒計時短片，讓全世界領略了這一中國古老歷法的獨特文化魅力。下列與“中國二十四節氣”相關的現象描述正確的是（ ）
組卷：60引用：3難度：0.8 -
6．如圖所示的滑動變阻器中所標出的部件中，是絕緣體的是（ ）組卷：29引用：3難度：0.8 -
7．如圖是某款電子測溫儀及其內部原理圖，電源電壓保持不變，顯示儀由電壓表改裝而成，R為熱敏電阻，其阻值隨溫度的升高而減小，R0為定值電阻。下列說法正確的是（ ）組卷：77引用：4難度：0.6 -
8．如圖，電源兩端電壓保持不變，閉合開關S，在滑動變阻器的滑片P向右移動的過程中，下列說法正確的是（ ）組卷：1057引用：4難度：0.5 -
9．如圖所示，描述的四個物理過程，下列有關分析正確的是（ ）
組卷：34引用：1難度：0.8
二、填空題（本題共6小題，每空1分，共12分）
-
10．將甲、乙兩個小球用細線懸掛，位置如圖1所示。若甲球所帶的電荷與被毛皮摩擦過的橡膠棒所帶的電荷相同，則乙球帶電，摩擦起電的本質是在相互摩擦的兩個物體間發生了轉移；圖2中A、B兩個金屬球，A帶負電，B不帶電。現用一根導線將A、B兩球連接，則連接的瞬間導線中的電流方向為。（選填“A到B”或“B到A”）組卷：212引用：4難度：0.5 -
11．如圖所示電路，燈L正常發光時電壓為3V，電阻為10Ω，滑動變阻器R上標有“50Ω 1A”的字樣，電壓表量程為0～3V，則燈L正常工作時的電流為 A。若電源電壓為4.5V，為了保證電路中各元件安全工作，滑動變阻器允許接入電路的阻值范圍是 。（設燈泡電阻不變）組卷：55引用：2難度：0.6 -
12．如圖所示，兩只電流表接入電路的量程不同，閉合開關，指針指示的位置相同，則通過電流表A1的電流是 A，通過電燈L1的電流是 A。組卷：525引用：7難度：0.7 -
13．物理應用廣泛，廣告中也常蘊含著物理知識。例如：“你覺得美味，別人呢？”倡議人們不要在公交、地鐵上用餐，因為食物氣味會彌漫在整個車廂，這是
現象；又如“開發新型能源，共創碧水藍天”。太陽能等新型能源的開發利用是解決社會發展的能源危機、環境污染、氣候變化等問題的必由之路，太陽能屬于（選填“可再生”或“不可再生”）能源。組卷：103引用：6難度：0.7 -
14．在家庭用電的調查研究綜合實踐活動中，小明觀察到家中電能表的表盤如圖所示，示數為 kW?h,用測電筆檢測插座時，發現氖管發光，說明接觸的是 線。使用測電筆時，手必須和 （筆尖/筆尾）金屬電極接觸。組卷：487引用：47難度：0.9 -
15．2021年5月15日，“天問1號”攜帶在地球上重為2400N的“祝融號”火星車順利登陸火星，如圖所示。“天問1號”進入火星大氣層時，與空氣摩擦，“天問1號”表面分子運動 ，這是以 的方式改變物體內能。火星的表面吸引力約為地球表面的0.4倍，“祝融號”在火星上的質量是 kg。組卷：92引用：2難度：0.6
三、作圖題（本題共2小題，每小題2分，共4分）
-
16．小王家的衛生間有一個換氣扇和一盞照明燈，由于是老房子衛生間沒有窗戶，于是對衛生間內的換氣扇和照明燈的電路進行了改造。控制它們工作的有兩個開關，換氣扇工作時照明燈一定發光，照明燈發光時換氣扇可以不工作。如圖的方框內已畫出了衛生間內的換氣扇和照明燈所連接的電源，請你在該圖中完成這部分電路的電路圖。組卷：321引用：4難度：0.5 -
17．請將圖中的開關、電燈、保險絲、插座、三孔插座接入電路（其中插座準備接大功率用電器、三孔插座準備接洗衣機），使其符合安全用電的原則。組卷：27引用：3難度：0.6
四、實驗題（本題共4小題，共24分）
-

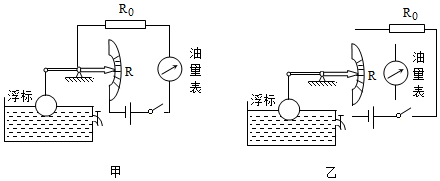

18．圖甲是一種油量表的原理圖，滑動變阻器R的最大值為30Ω，金屬杠桿的右端是滑動變阻器的滑片。從油量表指針所指的刻度，就可以知道油箱內油量的多少。電源電壓為6V，R0為定值電阻。
（1）油量表是由 表改裝而成；
（2）當油箱油面上升時，油量表的示數將變 ；
（3）油箱裝滿汽油時，油量表示數為最大值（即電流表達到最大值0.6A，此時滑動變阻器的觸頭在某一端），R0的阻值為 Ω；
（4）當油箱中的汽油用完時（此時滑動變阻器的觸頭在另一端），電路中的電流為 A；
（5）用電壓表代替電流表改裝為油量表，乙圖已畫出部分電路，完成電路的設計連接。要求：當油箱中的油用完時，油量表的示數為零；油量越多，電壓表示數越大。組卷：198引用：1難度：0.5 -
19．小希在測額定電壓為2.5V的小燈泡電阻時，設計了如圖甲的電路圖。
（1）用伏安法測電阻的原理是：。
（2）實驗時，小希按電路圖連接了電路，電路連接無誤后，閉合開關，發現燈泡不發光，電流表指針不發生偏轉，電壓表指針有偏轉，請幫她找出故障的原因
A．小燈泡短路 B．電源接觸不良
C．小燈泡斷路 D．電流表內部短路
（3）排除故障后，小希通過實驗測量了多組實驗數據并畫出了I-U圖象，如圖乙所示。小燈泡正常發光時的電阻為Ω。
（4）選取圖象中的三組數據，通過計算后發現電阻值相差較大，你對這一現象的解釋是。組卷：14引用：2難度：0.5 -
20．如圖甲所示是“探究不同物質的吸熱能力”的實驗裝置，小華用兩個相同的容器（圖中用虛線形表示）分別裝入質量相等、初溫相同的A、B兩種液體，用相同的酒精燈加熱：
（1）實驗中加熱相同時間后，溫度較高的液體，其吸收熱量的能力較 ；
（2）根據實驗數據繪制的溫度與時間的關系圖象如圖乙所示，分析圖象可知：質量相等的A和B兩種液體，升高相同溫度時，吸收熱量較多；
（3）小華想為自家汽車裝入發動機冷卻液，若只能從A、B中選一種液體裝入，則應選擇 液體。組卷：67引用：4難度：0.6 -

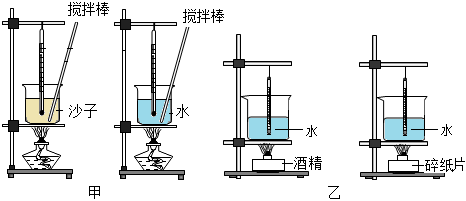

21．小明同學探究了“不同物質吸熱升溫的現象”，同時又探究了“不同燃料燃燒的放熱能力”，他設計了兩組實驗裝置如圖所示：
（1）你認為研究不同燃料燃燒的放熱能力應選用 （選填“甲”或“乙”）組器材。
（2）探究不同物質吸熱升溫現象時，在實驗前要控制水和沙子的初溫、相同。
（3）如果加熱相同的時間，質量相同的水和沙子，（選填“水”或“沙子”）升高的溫度更高
（4）秒表是用在 （選填“甲”或“乙”）組實驗中．甲組實驗是通過 來反映物質吸收熱量的多少，乙組是通過 來反映燃料放出熱量的多少。
組卷：35引用：2難度：0.6
五、綜合應用題（本題共3小題，共22分）
-
22．太陽能熱水器是一種常見的利用太陽能的裝置。某品牌太陽能熱水器，在晴天能接收到的太陽能平均輻射強度（用R表示）為R=300J/（m2?s），它表示每平方米面積上一秒內接收到的太陽能為300J．該太陽能熱水器集熱管接收陽光照射時的有效面積是2m2，貯水箱中盛有0.1m3的水。求：
（1）貯水箱中水的質量。
（2）若在陽光下照射70min,所接收到的太陽能是多少？
（3）如果全部用來加熱水，貯水箱中的水溫可升高多少度。[ρ水=1.0×103kg/m3，C水=4.2×103J/（kg?℃）]。組卷：107引用：6難度：0.3 -
23．如圖所示，電源兩端電壓為12V并保持不變，電阻R1的阻值為6Ω。當開關S閉合時，通過電阻R2的電流表示數0.5A。求：
（1）電壓表的示數；
（2）R2兩端的電壓；
（3）電阻R2的阻值。組卷：38引用：2難度：0.6 -

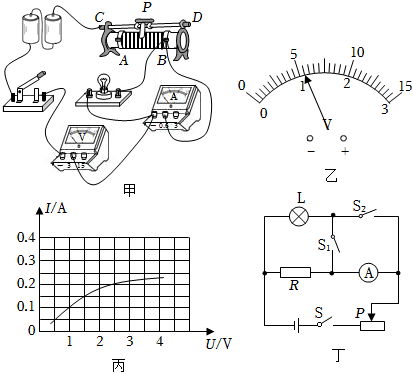

24．測定小燈泡額定功率的實驗中，小燈泡的額定電壓為2.5V，額定功率小于1W。
（1）小明同學在檢查線路時，發現有一根導線連接錯誤。請你在圖中用“×”標出這根錯接的導線，并用虛線畫出改接的導線。（不能與其他導線交叉）
（2）排除故障后，閉合開關，移動滑片P至電壓表的示數如圖乙所示，其讀數為 V。要使小燈泡正常發光，滑片P應向 （選填“A”或“B”）端移動。
（3）閉合開關，移動變阻器滑片P的過程中，觀察到電流表示數幾乎接近最大值時，小燈泡仍然不亮，且電壓表無示數，其原因可能是 。
（4）多次改變滑片P的位置，獲得多組對應的電壓、電流值，并繪制出如圖丙所示的圖像。由圖像可知，小燈泡的額定功率是 W。
（5）圖丙所示的I-U圖像，不是直線的原因是：。
（6）同組的小月也設計了一個電路圖（圖丁），測出了該小燈泡的額定功率，其中定值電阻的阻值R=10Ω，正確操作過程如下：
①只閉合開關S和 ，調節滑動變阻器的滑片，使電流表示數I1=A。
②閉開關S和 ，斷開開關 ，保持滑動變阻器滑片的位置不動，讀出電流表示數為I2。
③用測量值I1、I2和小燈泡額定電壓U額，表示小燈泡的額定功率P額=。組卷：8引用：1難度：0.5
