2019-2020學年河北省保定市定州市九年級（上）期末物理試卷
發布：2025/11/1 8:0:19
一、選擇題．本大題共20個小題，共計43分．1-17小題為單選題，每小題只有一個選項符合題意，每小題2分；18-20小題為多項選擇題，每小題中至少有兩個選項符合題意，全部選對得3分，選對但不全的得2分，有錯選或不選的不得分．
-
1．張華同學在探究通過導體的電流與其兩端電壓的關系時，將記錄的實驗數據通過整理作出了如圖所示的圖象，根據圖象，下列說法錯誤的是（ ）組卷：469引用：9難度：0.9 -
2．關于電學知識，下列說法中正確的是（ ）
組卷：506引用：2難度：0.6 -
3．電路中有一根電阻絲，若要使該電阻絲阻值變大，可以采取的方法是（ ）
組卷：49引用：1難度：0.8 -
4．一根導線的電阻為R，要使這根導線連入電路的電阻變大，可采用的方法是（ ）
組卷：194引用：1難度：0.8 -
5．如圖所示，下列電路圖中能用電流表正確測量通過燈L1的電流的是（ ）
組卷：310引用：1難度：0.5 -
6．下列估測符合實際的是（ ）
組卷：98引用：1難度：0.8 -
7．關于電流、電壓和電阻，下列說法中正確的是（ ）
組卷：41引用：3難度：0.8 -
8．沖洗照片用的“曝光箱”內有紅白兩個燈泡，箱外有兩個開關S1、S2，根據需要，當先閉合S1時只有紅燈L1發光，再閉合S2時紅燈L1和白燈L2均發光，并且要求在S1閉合前，即使先閉合S2，白燈L2也不發光。下列電路中能夠符合上述要求的是（ ）
組卷：279引用：10難度：0.7 -
9．如圖所示是汽油機的四個沖程，其中將內能轉化為機械能的是（ ）
組卷：136引用：7難度：0.6 -
10．下列對一些物理量及其單位表述錯誤的是（ ）
組卷：12引用：1難度：0.8 -
11．家庭電路的電壓值遠遠超過了安全電壓值，為了防范觸電事故，以下做法錯誤的是（ ）
組卷：13引用：3難度：0.6 -
12．電爐通電一段時間后，電爐爐絲熱得發紅，而與電爐絲相連的導線卻幾乎不發熱，這主要是因為（ ）
組卷：97引用：3難度：0.7 -
13．已知銅的比熱容大于鉛的比熱容，質量和初溫都相同的銅塊和鉛塊，讓它們吸收相同的熱量后，將它們相互接觸，則（ ）
組卷：318引用：14難度：0.7 -
14．有這樣幾種現象：（a）潮濕的地面變干；（b）一滴紅墨水在清水中慢慢散開；（c）地面灑了香水，整個房間充滿香味，其中屬于擴散現象的是（ ）
組卷：30引用：1難度：0.8 -
15．如圖所示，定值電阻R1的阻值18Ω，滑動變阻器R2的最大阻值為150Ω，電源電壓為18V，電流表選擇0～0.6A量程，電壓表的量程為0～15V．為了保證電路各元件安全，滑動變阻器R2的阻值變化范圍為（ ）組卷：190引用：4難度：0.7 -
16．圖甲所示為用兩套完全相同的裝置分別對a、b兩種液體加熱，圖乙是根據測得數據描繪出的兩種液體的溫度隨時間變化的圖象用ma、ca和mb、cb分別表示a、b兩種液體的質量和比熱容，則下面四個判斷組合正確的是（ ）
①若ca=cb，則ma＜mb
②若ca=cb，則ma＞mb
③若ma=mb，則ca＜cb
④若ma=mb，則ca＞cb組卷：291引用：3難度：0.8 -
17．現有甲、乙、丙三盞燈，分別標有“220V 30W”、“110V 40W”、“36V 50W”的字樣它們均在額定電壓下工作，比較它們的亮度，哪一盞燈最亮（ ）
組卷：46引用：1難度：0.7 -
18．物理興趣小組設計了如圖甲所示的電路，電源電壓恒定，R0為定值電阻，R為滑動變阻器。閉合開關S，滑片P從一端滑到另一端的過程中，電壓表示數隨滑動變阻器阻值變化的關系如圖乙所示，下列說法正確的是（ ）
組卷：726引用：8難度：0.6 -
19．下列說法中正確的是（ ）
組卷：225引用：3難度：0.8 -
20．如圖所示是電阻甲和電阻乙的U-I圖像，下列說法中正確的是（ ）組卷：32引用：1難度：0.6
二、填空及簡答題．本大題共9個小題；每空1分，共23分．請將正確答案填寫在答題卡相應位置上．
-
21．“城市尚余三伏熱，秋光先到野人家”，說明在陸游那個時代，人們就已深究到城市暖于郊區。分析城市“熱島效應”的主要原因，一是工廠、交通工具排放出大量的；二是建筑群、馬路中的砂石、水泥的小，在相同日照條件下溫度上升更明顯；三是城市水面小，水的吸熱少；四是樓群林立，難以形成空氣。
組卷：181引用：17難度：0.9 -
22．在如圖所示的電路中，電源電壓保持不變，當開關S閉合后，電流表示數變化了0.1A，電阻R=Ω。組卷：157引用：15難度：0.5 -
23．在干燥的天氣里，小紅用塑料梳子梳頭發，發現頭發越梳越蓬松，有的頭發還會隨梳子離開而飄起。梳子和頭發摩擦后，兩者都
；頭發越梳越蓬松是因為。組卷：65引用：9難度：0.5 -
24．
敏敏家新買了一個自動電飯鍋，銘牌上部分數據如右表所示，此電飯鍋正常工作時的電阻是額定容量 5L
額定電壓 220V
額定頻率 50Hz
額定功率 800WΩ，正常工作2h耗電kW?h.合J。組卷：14引用：2難度：0.7 -
25．如圖所示電路，電源電壓保持不變，閉合開關S，電壓表V1的示數為3V，電壓表V2的示數為8V，則燈L1兩端的電壓為 V，燈L1與L2兩端的電壓之比為 。組卷：110引用：4難度：0.7 -
26．如圖要使L1和L2組成串聯電路，應閉合開關；斷開開關；要使L1和L2組成并聯，應閉合開關。斷開開關若同時閉合開關會發生短路。組卷：386引用：6難度：0.9 -
27．家庭電路中空氣開關的作用是電流過大時自動切斷電源，當電路中發生 或同時使用的用電器總 過大時會引起空氣開關跳閘。
組卷：3引用：1難度：0.8 -
28．2021年5月15日，“天問1號”攜帶在地球上重為2400N的“祝融號”火星車順利登陸火星，如圖所示。“天問1號”進入火星大氣層時，與空氣摩擦，“天問1號”表面分子運動 ，這是以 的方式改變物體內能。火星的表面吸引力約為地球表面的0.4倍，“祝融號”在火星上的質量是 kg。組卷：92引用：2難度：0.6 -
29．圖甲是某電烤箱的電路圖，R1、R2兩根電阻絲阻值均不變，圖乙為其銘牌，其中高溫擋額定功率模糊不清。
（1）R1的電阻是 Ω。XX牌電烤箱 額定電壓 220V 額
定
功
率高溫擋 xxW 中溫擋 2420W 低溫擋 484W 電源頻率 50Hz
（2）該電烤箱處于低溫擋正常工作50s,電烤箱產生的熱量為 J。
（3）該電烤箱高溫擋的額定功率為 W。
（4）小致觀察家中電能表（如圖乙），計算出他家中所有用電器同時工作時總功率不能超過 W。組卷：40引用：1難度：0.6
三、作圖與實驗探究題．本大題共3個小題，第30小題7分，第31小題8分，第32小題7分，共22分．
-
30．如圖所示是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置，將四段電阻絲a、b、c、d分別密封在完全相同的盒子內，盒內封閉一定量的空氣，其中圖乙中另取阻值為5Ω的電阻在盒外與盒內電阻并聯。
（1）在實驗中電流通過電阻時產生熱量的多少是通過觀察U形管中 來比較的，應用的物理科學探究方法是 。
（2）圖甲可探究電流產生的熱量與 的關系，通電一段時間后，（選填“左”或“右”）側盒子中的電阻產生的熱量多。
（3）圖乙可探究電流產生的熱量與 的關系。
（4）實驗的結論可進一步用公式 來表達。由公式可知，圖乙中左右兩側盒子中的電阻產生的熱量之比為 。
（5）將圖乙右側兩個電阻都放入密封盒中，可探究電流產生熱量和 的關系。組卷：563引用：2難度：0.5 -
31．小明學習歐姆定律后，利用一塊電壓表和阻值為R0的已知電阻，測量未知電阻Rx的阻值。他選擇了滿足實驗要求的器材，并連接了部分實驗電路圖（如圖所示）。小明的實驗要求是：只閉合開關S和S1時，電壓表測量R0兩端的電壓U1；只閉合開關S和S2時，電壓表測量電源兩端的電壓U2．
（1）請你用筆畫線代替導線完善實驗電路（只添加一根導線）。
（2）請用已知量和測出的量表示出Rx，則Rx=。組卷：413引用：3難度：0.5 -

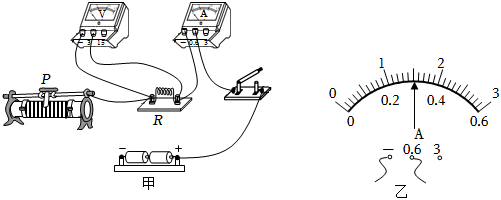

32．在“探究電流與電阻的關系”實驗中，電源為兩節新干電池串聯。
（1）如圖甲所示，請你用筆畫線代替導線，將圖中電路連接完整（請勿更改原有導線，導線不得交叉），要求：當滑動變阻器的滑片P向左移動時，電路中的電流變大。
（2）閉合開關后，發現電壓表有示數且接近電源電壓，電流表無示數，其原因是 。
（3）實驗過程中，將5Ω的電阻接入電路中，閉合開關調節滑動變阻器滑片P至適當位置，此時電流表示數如圖乙所示，則電流表示數為 A。將5Ω的電阻更換為10Ω的電阻，閉合開關，應將滑動變阻器的滑片P向 （選填“左”或“右”）端移動，使電壓表示數為 V。
（4）若滑動變阻器的規格為“50Ω 1A”，則為了完成實驗連入電路中的定值電阻的最大阻值為 Ω。組卷：22引用：2難度：0.4
四、計算應用題．本大題共2小題，第33小題4分，第34小題8分，共12分．解答時，要求寫出必要的文字說明，公式和計算步驟，只寫出最后結果不得分．
-
33．某家庭用燃氣熱水器將質量為120kg溫度為20℃的自來水加熱到50℃，消耗的天然氣體積為1.2m3。已知天然氣的熱值為3.2×107J/m3，水的比熱容為4.2×103J/（kg?℃）。求：
（1）熱水器中的水所吸收的熱量。
（2）天然氣完全燃燒放出的熱量。
（3）該熱水器工作時的效率。組卷：3引用：2難度：0.5 -
34．如圖所示，電源兩端電壓為12V并保持不變，電阻R1的阻值為6Ω。當開關S閉合時，通過電阻R2的電流表示數0.5A。求：
（1）電壓表的示數；
（2）R2兩端的電壓；
（3）電阻R2的阻值。組卷：38引用：2難度：0.6
