北京課改新版九年級（上）中考題單元試卷：第10章 串聯電路和并聯電路（21）
發布：2024/4/20 14:35:0
一、選擇題（共13小題）
-
1．如圖所示，電源電壓不變，當只閉合S1時，電流表A1示數為I1，電流表A2示數為I2．當開關S1、S2都閉合時，電流表A1示數為I1'，電流表A2示數為I2′，I2：I1=2：3，I2′：I1′=4：7，則電阻R1：R2：R3的比值為（ ）組卷：1611引用：50難度：0.5 -
2．如圖所示的電路中，電源電壓不變，只閉合開關S1時，電壓表V1與V2的示數之比為3：2；只閉合開關S2時，電壓表V1與V2的示數之比為5：3，則R1與R2的電阻之比為（ ?。?/h2>組卷：1225引用：47難度：0.7 -
3．三個相同的定值電阻都標有“10W10Ω”字樣，它們的連接情況如圖所示，若將它們接入電路，在保證三個電阻都安全的前提下，AB兩端的電壓最高不能超過（ ?。?/h2>組卷：476引用：44難度：0.7 -
4．請根據下表給出的多組電壓表和電流表的數據，判斷分析，該電路可能是電路圖中的（ ）
U/V 1.0 1.5 2.0 2.2 2.5 2.7 I/A 0.20 0.30 0.40 0.44 0.50 0.54 組卷：849引用：56難度：0.7 -
5．如圖甲所示，電源電壓不變，R1=10Ω，滑動變阻器R2標有“5Ω 1A”字樣。當R2的滑片P在b端且只閉合開關S、S1時，電流表的示數為0.4A；當R2的滑片P在a端且同時閉合S、S1、S2時，燈泡正常發光；當R2的滑片P在b端且只閉合開關S、S2時，電壓表的示數為3V；如圖乙是燈泡的電流--電壓圖象，下列說法正確的是（ ）組卷：682引用：48難度：0.5 -

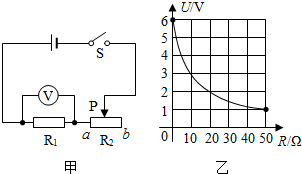

6．如圖甲所示的電路中，滑動變阻器的滑片P從a端移到b端，定值電阻R1兩端的電壓隨滑動變阻器R2阻值變化的圖象如圖乙所示，下列說法中正確的是（ ?。?/h2>組卷：953引用：45難度：0.7 -
7．甲、乙兩地相距50km,在甲、乙兩地之間沿直線架設了兩條輸電線，已知輸電線的電阻與其長度成正比，現輸電線在某處發生了短路，為確定短路位置，甲、乙兩地檢修員先后用相同的電源和電流表做成的測量?jī)x如圖，進行了如下測量，將測量?jī)x接入ab時，電流表的示數為0.3A，將測量?jī)x接入cd時，電流表的示數為1.2A。則短路位置離甲地（ ?。?/h2>組卷：1427引用：42難度：0.7 -
8．如圖甲所示，在一個電阻均勻的正方形金屬線框有兩A、B、C、D四點?，F(xiàn)把A、D兩點接入電源電壓保持不變的如圖乙所示的電路MN兩端時，發現電流表示數為I0，當換接A、C兩點，則此時電流表的示數應為（ ）組卷：1070引用：43難度：0.7 -
9．現有R1、R2兩個電阻，它們的U-I關系圖像分別如圖甲、圖乙所示。將這兩個電阻串聯后接入電壓為6V的電源兩端，下列說法正確的是（ ?。?/h2>組卷：904引用：54難度：0.7 -
10．如圖為某同學實驗時所用電路，電路中電流表量程為0～0.6A，電壓表量程為0～3V，滑動變阻器的最大值為50Ω，定值電阻R0為10Ω．電源電壓為6V且保持不變，實驗操作正確并保證電路各器材安全，則在閉合開關后移動滑片P的過程中（ ）組卷：1606引用：54難度：0.5
三、解答題（共6小題）
-
29．運用知識解決問題：
（1）小雨家新買了一臺空調，剛接入電路，家里的空氣開關就自動斷開了，這是因?yàn)椋杭彝ル娐返碾妷阂欢?，接入空調后，電路中的過大，導致電路中的總電流。

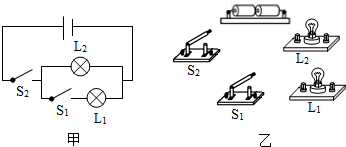

（2）請根據圖甲電路圖，連接好圖乙實物電路。
（3）把阻值為R1和R2的兩個定值電阻串聯起來，接在電壓為U的電源兩端，則R1兩端的電壓U1=，寫出解題思路。。組卷：135引用：39難度：0.5 -
30．圖1的電路中，電源電壓恒為12V，滑動變阻器銘牌上標有“100Ω 0.5A”字樣，圖2為R1的I-U圖象，R1的阻值為Ω，當電路中的電流為0.2A時，滑動變阻器R2接入電路的阻值為Ω，為了不損壞滑動變阻器R2，接入電路的阻值應不小于Ω。
組卷：2616引用：80難度：0.7
