人教新版九年級上冊《17.1 電流與電壓和電阻的關系》2018年同步練習卷
發布：2024/4/20 14:35:0
一．選擇題（共10小題）
-
1．歸納總結是小明學習物理的常用方法。小明發現如圖電路圖可完成三個電學實驗：①探究電流與電壓的關系②探究電流與電阻的關系 ③“伏安法”測電阻。小明進行了以下總結，其中正確的是（ ）組卷：367引用：4難度：0.5 -
2．小芳同學采用如圖所示的電路，研究“通過某導體的電流與它的電阻關系”，實驗中她進行了多次測量，我們以她分別用5Ω和10Ω的電阻做的兩次實驗為例，請你回答，完成第一次實驗后，斷開開關，小芳將A、B兩點間的電阻R由5Ω更換為10Ω，閉合開關后，應該如何操作才能繼續完成實驗（ ）組卷：838引用：3難度：0.5 -
3．在做“探究電流與電阻的關系”實驗中，小翔連接如圖的電路。電源電壓為6V，他先將A，B兩點間接入10Ω的電阻，移動變阻器的滑片，使電壓表的示數為2V，并讀出此時電流表的示數，記錄數據后改用15Ω電阻替換10Ω電阻，閉合開關，接下來他的實驗操作應當是（ ）組卷：311引用：2難度：0.5 -
4．如圖所示，是探究“電流與電阻的關系”實驗電路圖，電源電壓保持3V不變，滑動變阻器的規格是“10Ω 1A”。實驗中，先在a、b兩點間接入5Ω的電阻，閉合開關S，移動滑動變阻器的滑片P，使電壓表的示數為2V，讀出并記錄下此時電流表的示數。接著需要更換a、b間的電阻再進行兩次實驗，為了保證實驗的進行，應選擇下列的哪兩個電阻（ ）組卷：2410引用：17難度：0.5 -
5．在探究“電流與電阻關系”的實驗中，實驗室提供了如下器材：電源（電源電壓3V保持不變）、滑動變阻器R0（0～20Ω）、電阻箱（0～9999Ω）、電壓表（0～3V）、電流表（0～0.6A）、開關各一個、導線若干。依據如圖所示的電路，各小組同學保持電阻R兩端的電壓U=2V不變，記錄了六組數據，并繪制成圖象。請你根據所學的知識和給定的器材，選擇出比較合理的圖象（ ）組卷：2814引用：23難度：0.7
三．實驗探究題（共3小題）
-
15．在“探究電流與電壓的關系”實驗中，提供的器材有：電源（電壓4.5V且不變），小燈泡（標有“2.5V 0.3A”），定值電阻R（阻值為10Ω），滑動變阻器R0（標有“50Ω 1A”），學生用雙量程電流表和電壓表，導線若干：
（1）某實驗小組經過相互討論，完成了該實驗方案的三次設計。由圖甲到圖乙，改進的理由是；接著小組再優化電路設計，由圖乙到圖丙。
（2）如圖丙，實驗中，如果出現了電流表示數為0，電壓表示數接近4.5V，電路發生的故障可能是。
（3）故障排除后，接著在圖丙所示的電路中，閉合開關S，移動變阻器滑片P到某位置時，發現兩電表中某一個表的指針達到滿刻度，如圖（丁）或（戊）所示。此時電流表的示數為，電壓表的示數為。
（4）多次調節滑動變阻器，測出通過電阻R的電流和對應的電壓值，如表所示，分析數據得到結論：。
（5）最后用圖丙電路“探究電流與電阻關系”，當定值電阻為10Ω時，對應的電流表示數為0.15A，接著為了測量更多組數據，又提供了15Ω、20Ω、25Ω、30Ω、35Ω定值電阻各一個，其中定值電阻不能使用。U/V 1.5 2.0 2.5 3.0 I/A 0.15 0.20 0.25 0.30 組卷：1230引用：4難度：0.1 -

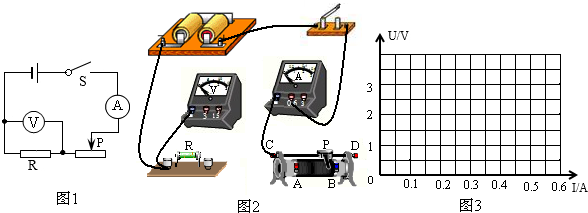

16．小明用圖1所示的電路探究“電阻中的電流跟兩端電壓的關系”，圖2是小明未完成連接的實驗電路，用兩節干電池作電源。
（1）若要求滑動變阻器滑片向左移動時，電流表示數增大。請用筆畫線代替導線，完成圖2中實驗電路的連接
（2）小明按照要求正確連接電路后，閉合開關，發現電壓表指針偏轉到滿刻度的位置，其原因可能是（寫出一個即可）。
（3）小明在實驗中通過調節滑動變阻器滑片，測出通過電阻R的不同電流和對應的電壓值，如表所示。
①請根據表中數據在圖3中畫出電阻R的U-I關系圖象。序號 1 2 3 4 5 U（V） 0.5 1.0 1.6 1.9 2.5 I（A） 0.1 0.2 0.3 0.4 0.5
②小明在實驗中所用電阻R的阻值為Ω，當通過的電流為0.5A時，電阻R消耗的電功率為W。
（4）小明測得第5組數據后，未做其他操作就直接將電阻R換成10Ω的定值電阻，準備探究“電路中電流與電阻的關系”，接通電路后電流表的示數可能是。
A.0.5A B.0.25A C.0.28A D.0.15A
（5）如果將實驗電路中的電阻R更換成一個額定電壓為3.8V、阻值約為10Ω的小燈泡后，要進行“測量小燈泡的額定功率”的實驗，則對實驗電路還必須進行怎樣的改動：、。組卷：255引用：3難度：0.1
