2023年江蘇省淮安市清河區開明中學集團中考物理二模試卷

一、選擇題（本題共8小題，每小題2分，共16分，每小題給出的四個選項中，只有一個選項是符合題意的）

• 1．下列能源中，屬于可再生能源的是（　　）

  A．煤

  B．風能

  C．石油

  D．核燃料
  組卷：170引用：6難度：0.8

  解析

• 2．下列物理現象屬于凝華形成的是（　　）

  A． 蒸籠上方“白氣”	B． 樹葉上的“霜”
  C． 小草上的“露珠”	D． 冰封河面
  組卷：23引用：1難度：0.7

  解析

• 3．科學家正在研發零電阻特性材料，以實現遠距離無電能損耗的輸電，這種材料是（　　）

  A．半導體材料

  B．絕緣材料

  C．超導材料

  D．磁性材料
  組卷：62引用：2難度：0.7

  解析

• 4．下列說法正確的是（　　）

  A．原子是由質子和中子構成的

  B．絲綢摩擦過的玻璃棒能吸引紙屑，說明分子間有引力

  C．水和酒精混合后總體積變小，說明分子間有空隙

  D．學校操場上國旗旗桿頂端的滑輪是動滑輪
  組卷：14引用：1難度：0.7

  解析

• 5．如圖所示，小華背著書包站在水平臺階上隨扶梯勻速上行，在上行的過程中，下列說法中正確的是（　　）

  A．小華受到臺階對她的摩擦力

  B．小華的機械能保持不變

  C．以乘坐的扶梯為參照物，小華是運動的

  D．小華隨扶梯運動到樓面時若不小心會向前傾倒
  組卷：89引用：1難度：0.8

  解析

• 6．用電子秤和量杯測量某液體時，量杯及杯中液體的總質量記為m,杯中液體的體積記為V，根據測量的數據作出m-V圖象如圖。由圖象可知（　　）

  A．10L這種液體的質量為8kg

  B．量杯的質量為20g

  C．該液體是水

  D．該液體的密度跟質量成正比
  組卷：250引用：5難度：0.7

  解析

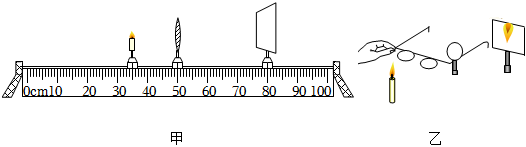

• 7．在探究“凸透鏡成像規律”的實驗中，光具座上各元件位置如圖甲所示，此時在光屏上成一個清晰的像，則下列說法正確的是（　　）


  A．圖甲中凸透鏡焦距可能為20cm

  B．若實驗時有一只蚊子停在圖甲的凸透鏡上，則在光屏上能看到蚊子的像

  C．若保持凸透鏡位置不變，對調蠟燭和光屏的位置，則可以在光屏上看到放大的像

  D．圖乙中，在燭焰和凸透鏡之間放置一眼鏡，屏上原來清晰的像變得模糊了。現使光屏遠離透鏡，在光屏上又看到了清晰的像，則該眼鏡片能矯正近視眼
  組卷：246引用：1難度：0.5

  解析

• 8．定值電阻R₀阻值為10Ω，滑動變阻器R上標有“100Ω，2A”字樣，電源電壓保持不變，閉合開關，滑動變阻器滑片P移到某一位置，電壓表示數如圖所示，此時變阻器功率為8W，下列說法正確的是（　　）

  A．若將滑動變阻器滑片P向右移，電壓表示數將變小

  B．電源電壓為42V

  C．調節變阻器滑片P，在保證電路安全情況下，電路的總功率最大值為27W

  D．調節變阻器滑片P，在保證電路安全情況下，定值電阻最大功率為32.4W
  組卷：50引用：1難度：0.6

  解析

二、填空題：（每空1分，共24分，請把答案填在答題紙對應的橫線上.）

• 9．5G是第五代移動通信技術的簡稱，5G是利用

  傳遞信息的，而光纖通信是利用光在光導纖維中多次

  將信息傳到遠方。
  組卷：59引用：1難度：0.7

  解析

三、解答題（本題共9小題，共40分，解答第21題時，應寫出應有必要的文字說明和具體的解題過程）

• 26．在“測量定值電阻的阻值”實驗中，器材有：電源、開關、電壓表、電流表、滑動變阻器（20Ω，1.5A）、電阻箱（0～9999Ω）各一個，待測電阻R₁、R₂，導線若干。

  （1）連接電路前，小明發現電流表指針如圖甲所示，原因是

  ；
  （2）圖乙是測量R₁阻值的部分電路，請用筆畫線代替導線，將電路連接完整；
  （3）閉合開關前，應將滑動變阻器的滑片P置于最

  （選填“左”、“右”）端；
  （4）在正確完成上述操作后，閉合開關移動滑片P，當電流表示數為0.2A時，電壓表示數如圖丙所示，則電阻兩端的電壓為

  V，多次實驗所測量的結果如表所示，則R₁的阻值為

  Ω（小數點后保留一位數字）；

  實驗序號	電壓表示數U/V	電流表示數I/A	電阻R1/Ω
  ①		0.2
  ②	0.6	0.3
  ③	0.88	0.4

  （5）測量R₁阻值的過程中，老師提醒同學們要盡量縮短通電時間，并用較小的電流來測量，這樣做的理由是

  ；
  （6）為測量電阻R₂的阻值，在已連接好的圖乙的電路中，用R₂替換R₁接入電路。測量過程中，發現電流表示數始終小于分度值。于是按照如圖丁所示的電路圖，重新連接了電路，閉合開關后，改變電阻箱接入的阻值進行多次測量，記錄下電阻箱的阻值R及對應的電壓表示數U，并根據記錄的數據繪制出

  1

  U

  -

  1

  R

  圖象，如圖戊所示，則所測電阻R₂的阻值為

  Ω。
  組卷：69引用：1難度：0.5

  解析

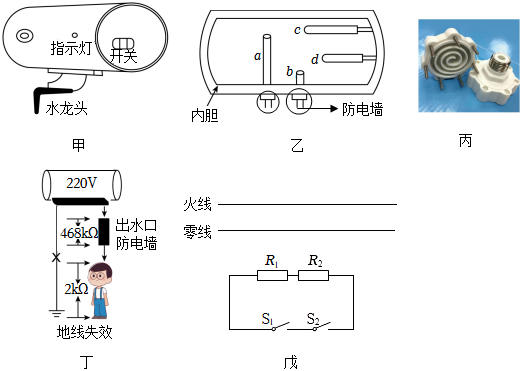

• 27．圖甲是一臺儲水式電熱水器外觀，圖乙是熱水器剖面圖。熱水器的內膽是密封的，里面有兩個通到外部的水管，a是熱水出水管，b是冷水進水管。c和d是兩個外層包有絕緣材料的電加熱管，利用它對水箱中的水進行加熱。長時間使用熱水器可能導致絕緣部分破損，使熱水器中的外殼和水帶電，從而造成觸電事故。所以國家規定電熱水器須采用接地、漏電保護器、防電墻等多重保護措施。

  （1）熱水器加熱管里電阻絲的電阻要大、熔點要

  （選填“高”或“低”）；
  （2）若電熱水器水箱容量為50L，額定功率1500W，正常工作時，將水從20℃加熱至50℃，至少需要的時間為

  s；[c_水=4.2×10³J/（kg?℃），ρ_水=1.0×10³kg/m³]
  （3）考慮到用電安全，電熱水器應使用

  （選填“兩孔”或“三孔”）插座，且進、出水管口都裝有防電墻。防電墻的內部結構如圖丙所示，流經其中的水沿著內部隔片螺旋流動。已知粗細均勻水柱的電阻跟它的長度成正比，跟它的橫截面積成反比。所以與普通水管里的水柱相比，防電墻內的水柱更細更長，從而使防電墻內水的電阻

  （選填“變大”、“變小”或“不變”）；
  （4）若丁圖中人體的電阻為2kΩ，防電墻電阻為468kΩ，當丁圖所示地線失效時（地線上已畫上“×”），此防電墻

  （選填“能”或“不能”）保證該人的安全；
  （5）已知橫截面1cm²，長度為10cm的自來水水柱的電阻為13kΩ。若丁圖中的防電墻內部容積為10cm³，則此防電墻需要將內部的水分隔成長度為

  cm粗細均勻的螺旋水柱；（防電墻內部隔片的體積視為零）
  （6）電熱水器面板上有兩個控制開關S₁、S₂，兩個電加熱管分別用R₁、R₂表示，要求S₁單獨控制R₁，S₂單獨控制R₂，兩個開關同時閉合時R₁與R₂同時加熱。請你在圖戊中用筆畫線代替導線，補全開關控制電加熱管的電路，且符合安全用電原則。
  組卷：190引用：1難度：0.6
