蘇科版九年級下冊《第15章 電功和電熱》2022年單元測試卷(20)
發布:2024/4/20 14:35:0
一.選擇題(共12小題)
-
1.如圖所示,在接線柱A、B間接入導線(其材料為普通銅絲),在接線柱C、D間接入熔絲.接通電源,燈泡正常發光,熔絲不熔斷;斷開電源,在 B、D間連上一根導線,再次接通電源時,燈不亮,熔絲熔斷。以下判斷中錯誤的是( )
A.熔絲熔斷時,熔絲中的電流大于 AB 間導線中的電流 B.導致熔絲熔斷的原因是電路中電流過大 C.熔絲熔斷,但燈泡依然完好 D.如果先在C、D間連上一根導線,再接通電源時,熔絲不會熔斷 組卷:207引用:3難度:0.8 -
2.如圖甲所示是小明設計的調光燈電路圖,他將粗細均勻的鉛筆芯AB通過回形針連入電路,小燈泡的額定電壓為6V。閉合開關S后,回形針從B端滑到A端的過程中,電流表示數隨電壓表示數變化的圖像如圖乙所示。則( )
A.鉛筆芯AB的阻值為6Ω B.回形針向左滑動過程中,燈泡的阻值變小 C.小燈泡的最小功率為1.5W D.電路消耗的最大功率為6W 組卷:128引用:3難度:0.5 -
3.如圖甲所示,電源電壓恒定,R0為定值電阻,R為熱敏電阻。改變環境溫度,定值電阻R0兩端電壓U0隨溫度t變化的關系如圖乙所示,下列關于電路消耗的總功率P隨溫度t變化的關系圖像,正確的是( )
A. B. C. D. 組卷:447引用:4難度:0.6 -
4.如圖所示是某家庭電路,閉合開關S1、S2,燈泡L1正常發光、L2不亮。斷開S1、保持S2閉合,用測電筆插入插座上孔氖管發光,插入插座下孔氖管發光。則故障可能是( )
A.ac間斷路 B.bd間斷路 C.燈泡L2斷路 D.b點到零線之間斷路 組卷:2797引用:12難度:0.5 -
5.一位電視臺記者在報道某工廠“淘汰落后產能、促進新舊動能轉換”僅上半年就節電15000kW?h的時候,手舉一只理發用的電吹風說:“這只電吹風是1500W的,也就是1.5kW,這個廠節省的電力可以開動1000個這樣的電吹風。”這位記者的報道中弄混了兩個重要的電學概念。這兩個概念是( )
A.電能和電流 B.電流和電阻 C.電能和電功率 D.電流和電功率 組卷:101引用:3難度:0.8 -
6.智能手機耗電達到一定值時,會自動提示用戶采用或轉入“省電模式”,在這種模式下,可延長電池的供電時間,原因是( )
A.減小了電池的輸出電流 B.增大了電池的輸出電壓 C.減小了電池的供電效率 D.增大了電池的輸出功率 組卷:326引用:4難度:0.6 -

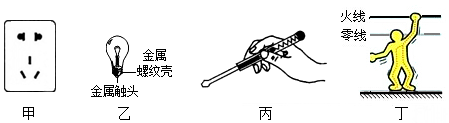

7.關于家庭電路及安全用電,下列說法中正確的是( )
A.甲圖:兩孔插座和三孔插座是串聯的 B.乙圖:白熾燈泡的金屬螺紋殼既可接火線,也可接零線 C.丙圖:圖中測電筆的使用是正確的 D.丁圖:發生此類觸電時,電路中的“漏電保護器”會自動斷開,切斷電路 組卷:164引用:5難度:0.6 -

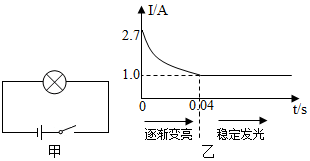

8.如圖甲所示,將一個標有“36V 25W”的小燈泡接在電壓為12V的恒壓電源上,閉合開關的瞬間(t=0)開始利用傳感器記錄電路中電流隨時間的變化情況(如圖乙),利用慢速攝影技術可以觀察到前0.04s燈絲經歷了從不發光、微微發光到逐漸變亮的過程,從第0.04s后燈泡逐漸變為穩定發光。下列說法正確的是( )
A.燈絲的實際功率一直不變 B.閉合開關瞬間,燈絲的實際功率最小 C.小燈泡穩定發光后實際功率為12W D.燈絲從0~0.04s實際功率逐漸變大 組卷:386引用:8難度:0.5 -
9.如圖所示是一款迷你暖手寶,它內置鋰電池,利用USB接口充電,工作時內部發熱片發熱。下列說法正確的是( )
A.暖手寶工作時發熱的過程,是電流做功的過程 B.暖手寶工作時內部發熱片發熱的過程,是化學能轉化成內能的過程 C.用暖手寶給手取暖時,手的內能的增加是做功的過程 D.無論暖手寶充電還是工作時發熱的過程,內置鋰電池在電路中都是電源 組卷:239引用:3難度:0.6 -
10.假期小明一家出門旅游,出發前家里只有一臺額定功率為0.2kW的冰箱正常工作,其它用電器都已關閉.小明看到家里電能表的示數為2021.6kW?h,過了7天小明回家再次查看電能表的示數如圖所示。下列有關說法正確的是( )
A.這段時間冰箱消耗的電能是70kW?h B.冰箱每天平均工作的時間為1h C.冰箱正常工作1h電能表的轉盤轉過120轉 D.再有其它家電和冰箱一同正常工作時,電能表轉盤的轉速不變 組卷:2115引用:8難度:0.7 -
11.如圖的電路,電源電壓保持不變。小燈泡L標有“4V,1.6W”字樣,忽略溫度對燈泡電阻的影響,滑動變阻器R1標有“50Ω,0.5A”,電阻R2阻值為20Ω.電壓表的量程為0~3V,電流表的量程為0~3A.將變阻器的滑片P移至最左端,只閉合開關S、S2和S3,R2消耗的電功率為1.8W.改變開關的通斷和滑片P的位置,電路狀態以及電路中的諸多物理量會發生變化。在保證各元件安全的情況下移動滑片,下列選項對應的圖象趨勢及數據完全正確的是( )
A.
閉合S、S1,橫軸表示R1接入的阻值,縱軸表示電流表示數B.
閉合S、S1,橫軸表示R1接入的阻值,縱軸表示R1的電功率C.
閉合開關S、S2和S3,橫軸表示R1接入的阻值,縱軸表示電路總功率D.
閉合開關S、S2和S3,橫軸表示電路總電阻的倒數,縱軸表示電流表示數組卷:842引用:3難度:0.1 -
12.如圖所示,從甲地通過兩條輸電線向乙地的用戶供電,若甲地電源電壓恒為U,輸電線的總電阻為r,當乙地用戶用電時,下列說法正確的是( )
A.用戶家里的用電器兩端電壓等于 U B.輸電線上消耗的電功率為 U2/r C.當用戶使用的用電器增多時,輸電線上因發熱而損失的功率增大 D.當用戶使用的用電器增多時,用戶家里用電器兩端電壓保持不變 組卷:758引用:4難度:0.5
二.多選題(共1小題)
-
13.現在一般標準住宅戶內,配電系統都使用了空氣開關、漏電保護器、三孔插座等設備,有一配電系統如圖所示,下列說法正確的是( )
A.空氣開關使用起來比熔絲更安全、方便 B.人觸電時,空氣開關會迅速斷開 C.當空調功率過大時,電燈所在支路的空氣開關不會斷開 D.當有電流經過人體時漏電保護器能迅速將電流導入大地 組卷:241引用:4難度:0.7
三.填空題(共6小題)
-
14.如圖1所示,正確使用測電筆的方法是圖 ,小紅家電能表表盤如圖2所示,某次小紅在幫助媽媽煮飯時,發現家中只有電飯煲工作時電能表指示燈比只有電視機工作時閃爍得快,這是因為電飯煲 (選填“消耗的電能”或“電功率”)比電視機的大.小紅經過測量,還發現家中只有電飯煲正常工作時,5min內電能表指示燈閃爍了200次,則該電飯煲的額定功率是 W。
組卷:55引用:4難度:0.7 -
15.如圖是燈泡L和電阻R中電流隨電壓變化的圖像。則電阻R的阻值為 Ω;若將它們并聯接在電壓為2V的電源兩端,電路中的總電流為 A;若將它們串聯在電壓為4V的電源上,通過電流為 A,則它們總功率為 W。
組卷:86引用:3難度:0.6 -
16.如圖甲所示,測量廢舊日光燈絲的電阻,電源電壓3V恒定不變。測量后作出了U-I圖像如圖乙,在實驗中同學們發現剛過B點,燈絲就開始發紅,當達到C點時出現明顯的紅熾狀態。同學們此時好奇地輕輕吹了一下日光燈絲,此時電流表的示數 (選填“增大”、“減小”或“不變”),于是他們繼續保持滑動變阻器滑片不動,將日光燈絲吹到剛好不發紅,則此時電流表的示數應為 A,此時對燈絲功率是 W。
組卷:308引用:6難度:0.4 -
17.如圖,甲、乙為兩只相同電表,當閉合S1、S2時,甲、乙兩表示數之比為4:3,則兩表均為 表,兩電阻大小之比R1:R2為 ,電路總功率為P1,同時更換兩電表種類,調整開關狀態,使兩表均有正常示數,此時R1、R2的連接方式是 ,電路總功率為P2,則P1:P2為 。
組卷:336引用:2難度:0.6 -
18.如圖甲是小明家電能表8月30日顯示的數字,圖乙是9月30日顯示的數字。小明家9月份消耗了 kW?h的電能,如果其中200度電是峰時用電,其余為谷時用電,根據峰谷電價收費表計算,小明家這個月的電費是 元。
峰谷電價 峰期 1.1元 谷期 0.4元 組卷:443引用:5難度:0.7 -
19.在“怎樣使兩個燈泡都亮起來”的活動中,小明采用如圖甲所示的方法連接,結果兩個燈泡都亮了。這時兩燈的連接方式是 。若電源電壓為3V,燈泡的規格均為“3V 0.6A”,則每個燈泡正常發光時的電阻是 Ω,若通過它的電流隨兩端電壓的變化關系如圖乙所示,則每個燈泡的實際功率是 W。
組卷:225引用:5難度:0.5
四.作圖題(共1小題)
-
20.如圖所示為“一開三孔”開關(即一個開關和一個三孔插座),部分電路已接好,請將電路補充完整,要求開關控制插座。
組卷:79引用:4難度:0.7
八.解答題(共2小題)
-
59.為了解家用節能燈的耗能情況,小明進行了以下實踐。
(1)如圖所示是小明家節能燈和電能表的實物。如圖中電能表的示數為 kW?h,該電能表所接電路允許使用的最大電功率是 W。
(2)接著打開室內的一盞節能燈,節能燈正常發光。他以指示燈某一次閃爍后立即開始計時,1min電能表指示燈閃爍了50次,則電功率是 W,他發現與節能燈銘牌標值明顯不符,原因最可能是 。
A.小明家的節能燈比較特殊,功率很大
B.小明沒有關閉其他的用電器
(3)解決上述問題后,小明經過思考設計了以下兩種實驗方案重新進行測量。
甲方案:測量出電能表顯示消耗1kW?h電能所用的時間t;
乙方案:以指示燈某一次閃爍后立即開始計時,測量閃爍3次所用時間t。
你認為 (選填“甲”或“乙”)方案更合理,并說出另一個方案的不足之處:。組卷:97引用:5難度:0.5 -
60.某科技小組設計了一個記錄傳送帶上輸送產品數量的計數裝置,其原理如圖甲、乙電路所示。已知電源電壓U1=18V,U2=9V,電阻箱R2調到200Ω,R是個標有“9V 4.5W”的自動計數器,R1是一種光敏元件.每當傳送帶上的產品均勻通過時,射向R1的紅外線會被產品擋住。R1的電阻會變大,信號觸發器兩端的電壓UAB=U0時就使乙圖電路中S2閉合,使自動計數器計數一次。圖丙是對產品輸送計數項目進行測試后,信號觸發器記錄的某一時段AB間的電壓隨時間變化的圖像。
(1)自動計數器正常工作時的電流為 A。
(2)如丙圖,傳送帶勻速輸送產品連續工作1min,自動計數器消耗的電能為 J。
(3)當產品擋住了射向R1的紅外線,信號觸發器接通受控電路時,U0為 V和R1阻值為 Ω。
(4)由于整個裝置工作時間較長,導致U1的電壓逐漸減小,現場又沒有適合U1的電源更換,為了能使計數器正常工作,可以對甲圖電路做的調節是 。組卷:493引用:4難度:0.4
