2022-2023學年河南省駐馬店實驗中學九年級（上）月考物理試卷
發布：2025/6/29 1:0:7
一、填空題（本題共6小題，每空1分，共14分）
-
1．小科利用器材探究通過M、N之間導體的電流與電壓的關系，部分電路如圖所示。
（1）圖中M、N之間應連入 （填“定值電阻”或“小燈泡”）。
（2）圖中M、N之間若接入定值電阻，閉合開關，當滑動變阻器滑片向左移動時，滑動變阻器兩端的電壓 （填變化情況）。組卷：175引用：6難度：0.6 -
2．新農村建設中正在大力推廣使用瓶裝液化氣。如果每瓶裝10kg液化氣，液化氣的熱值取4.2×107J/kg,則每瓶液化氣全部完全燃燒放出的熱量是 J，若放出的熱量有10%被水吸收，在標準大氣壓下可把 kg的水從20℃加熱至沸騰。[c水=4.2×103J/（kg?℃）]
組卷：34引用：3難度：0.6 -
3．A、B、C三個輕質小球，已知A帶負電，B和A互相吸引，C和A互相排斥。則B、C兩個輕質小球，一定帶電的是 小球。小球A是由于 電子而帶負電。
組卷：131引用：7難度：0.8 -
4．小張同學設計了一種測電阻的方法，電路圖如圖所示。Rx為待測電阻，電源電壓恒定，定值電阻R0=20Ω。實驗步驟如下：
（1）保持開關S2斷開，閉合開關S、S1，讀出并記錄電流表示數I1=0.3A。
（2）斷開開關S1，閉合開關S、S2，讀出并記錄電流表示數I2=0.5A。處理實驗數據，可求得Rx=Ω。組卷：88引用：1難度：0.7 -
5．我國古詩詞中蘊含著許多物理知識，比如唐代詩人黃巢的《不第后賦菊》中：“沖天香陣透長安，滿城盡帶黃金甲”，其中“沖天香陣透長安”屬于 現象。
組卷：3引用：1難度：0.7 -
6．如圖所示，電阻R1和R2分別標有“0.4A 10Ω”和“0.5A 16Ω”字樣，調節A、B間的電壓，在每個電阻都能正常工作的前提下，電路的最大總電流為 A。組卷：127引用：4難度：0.5
二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求；第13～14題每小題有兩個選項符合題目要求，全部選對得兩分，選對但不全的得1分，有錯選的得0分）
-
7．小明同學在“探究串聯電路電壓規律”的實驗中，按如圖所示的電路圖連接實物，閉合開關，發現燈L1和L2都不亮，排除接觸不良的因素后，小明用電壓表逐一與元件并聯，以查找故障。測量得出Uab=0，Ubc=0，Ucd=6V。如果電路中只有一處故障，則故障可能為（ ）組卷：264引用：6難度：0.8 -
8．關于熱機效率，下列說法正確的是（ ）
組卷：27引用：1難度：0.7 -
9．四個懸掛著的通草小球。相互作用情況如圖所示，那么D球可能（ ）
組卷：277引用：25難度：0.9 -
10．很多公共場所都安裝有火警報警器。簡化電路如圖所示，R1為定值電阻。R2是阻值隨著環境溫度的升高而減小的熱敏電阻。閉合開關，當溫度升高時，下列說法正確的是（ ）組卷：189引用：3難度：0.7 -
11．關于公式R=
，下列說法中正確的是（ ）UI組卷：1244引用：6難度：0.7 -
12．為了減少醫護人員與新冠病人的接觸，科研人員設計了如圖所示的輸液提示器，讓護士在護士站就能觀察到藥液量的變化。當袋中藥液量減少時（ ）組卷：358引用：4難度：0.5 -
13．汽車已經成為現代生活不可缺少的一部分，汽車多數采用汽油機作為發動機，如圖是單缸四沖程汽油機的工作循環示意圖，下列說法中不正確的是（ ）
組卷：67引用：1難度：0.7 -
14．如圖所示電路，電源電壓6V保持不變，定值電阻的阻值為10Ω，滑動變阻器的最大阻值為20Ω，當開關閉合，滑片由b端向a端移動的過程中，以下說法正確的是（ ）
組卷：77引用：1難度：0.5
三、作圖題（本題共2小題，每小題2分，共4分）
-
15．如圖根據要求將實物圖連接完整。要求：兩個燈泡并聯，開關S控制整個電路，電流表測通過燈泡L2的電流，電壓表測L1的電壓，導線不交叉。組卷：208引用：2難度：0.5 -
16．如圖甲是某品牌的單輪平衡車，它是依靠電力驅動及人體平衡能力控制的代步工具。為了確保安全，該單輪平衡車的電路部分安裝2個開關--電源開關S1和壓力開關S2，當手動閉合S1時，指示燈亮起；此時騎行者再站立于平衡車踏板上后S2自動閉合，電動機才能正常啟動，平衡車才開始運動。未閉合S1或騎行者未站立于踏板上，電動機都無法啟動。請根據上述要求將圖乙電路圖連接完整。組卷：2018引用：13難度：0.3
四、實驗探究題（本題共3小題，第17題4分，第18題7分，第19題8分，共19分）
-

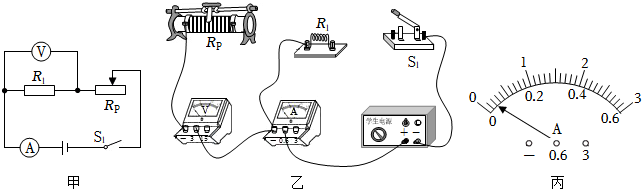

17．在探究“通過導體的電流與電阻的關系”實驗中，小明準備了阻值分別為5Ω、10Ω、20Ω、25Ω、50Ω的定值電阻各一個，電壓可調的電源，滑動變阻器，電流表，電壓表，開關和導線若干，并設計如圖甲所示的電路。
（1）根據圖甲，在圖乙中用筆畫線代替導線，將電路連接完整。
（2）連接好電路后，閉合開關，發現電表均無示數，將電壓表并聯至滑動變阻器兩端時，電壓表有示數，說明電路故障為 ，此時電流表 （選填“有示數”或“無示數”）。
（3）小明及時調整實驗方案，保持電源電壓不變，用準備的定值電阻更換R1后，再從剩余的定值電阻中選取阻值合適的定值電阻代替滑動變阻器，使電壓表示數 （選填“保持不變”或“改變”），完成實驗，數據記入如表，第三次電流表示數如圖丙所示，為 A，根據數據得出結論 。
【拓展】若上述（3）中的電源電壓選用的值較大，可能會燒壞電表。若電路中電流表、電壓表量程不變，在保證電路安全的情況下，能夠完成第（3）問中三次實驗的最大電源電壓為 V。實驗次數 R1/Ω I/A 第一次 5 0.2 第二次 10 0.1 第三次 25 組卷：38引用：1難度：0.5 -
18．小致同學學習了燃料的熱值后，自己設計了一個實驗探究煤油和食用菜籽油的熱值大小關系，他實驗時組裝了如圖所示的兩套規格完全相同的裝置，記錄結果如下表：
（1）在安裝、調整實驗器材時，合理的順序是（圖甲）：應先調整固定 的位置，再調整固定 的位置（均選填“A”或“B”）；燃料 加熱前的水溫/℃ 燃料燃盡后的水溫/℃ 菜籽油 20 31 煤油 20 43
（2）實驗中通過比較 反映不同燃料熱值的太小（選填“加熱時間”或“升高的溫度”），通過表中記錄的數據，你認為煤油和菜籽油兩種燃料中熱值較大的是 。組卷：22引用：1難度：0.7 -
19．在探究“電阻的大小與哪些因素有關”的實驗中，采用如圖甲所示的實驗裝置，a、b、c是鎳鉻合金制成的三根導線，a、b長度相同但粗細（橫截面積）不同，a、c粗細相同而長短不同，導線d由錳銅合金制成，長短、粗細與導線c相同。
（1）實驗中電流表的示數越大，對應的導線電阻越 ；
（2）將導線a接在M、N之間，閉合開關，電流表示數如圖乙所示，此時電流為 A；
（3）依次用導線b、c、d替換導線a接入電路，電流表對應的示數如表所示：
①選導線a、b比較是為了探究導線電阻的大小與 的關系；探究導線電阻的大小與材料的關系，應選用的兩根導線是 （填寫導線代號）；導線代號 a b c d 電流表的示數 1.3A 2.2A 2.7A
②由此可知：導線電阻的大小與導線的長度和橫截面積都有關，用相同材料制成的導線長度越 ，橫截面積越 ，電阻越大。組卷：80引用：5難度：0.5
五、綜合應用題（本題共2小題，第20題8分，第21題9分，共17分）
-
20．如圖所示，電源電壓不變，定值電阻R0=20Ω，電流表量程為0-3A，小燈泡L標有“8V 4W”字樣（不考慮溫度對燈絲電阻的影響）。當開關S閉合，S1、S2斷開，滑動變阻器的滑片P從b端滑動到某一位置時，滑動變阻器接入電路中的阻值減小了16Ω，電流表示數變化了0.2A，此時小燈泡恰好正常發光。求：
（1）小燈泡正常工作一分鐘消耗多少電能？
（2）電源電壓是多少伏？
（3）當開關S、S1、S2都閉合時，調節滑片P，在保證電路安全的前提下，滑動變阻器R的最大功率是多少？組卷：371引用：7難度：0.4 -
21．如圖所示，電源電壓為6V，小燈泡標有“4V 1.6W”的字樣，定值電阻R=20Ω，不考慮溫度對燈絲電阻的影響，滑動變阻器上標有“0～20Ω，1A”字樣。求：
（1）小燈泡的電阻為多大？
（2）若只閉合S，S1時，要使電路消耗的功率最小，此時滑動變阻器的滑片應向哪端移動？此時消耗最小功率是多少W？
（3）若電流表的測量范圍為0～0.6A，電壓表的測量范圍為0～3V，當只閉合S與S2時，在不損壞用電器的前提下，求滑動變阻器的取值范圍。組卷：3340引用：13難度：0.3
