2020-2021學年河南省安陽市晝錦中學九年級（上）第二次月考物理試卷
發布：2025/6/29 2:0:8
一、填空題（每空1分，共14分）
-
1．電子式電能表表盤上標有“3000imp/（kW?h）”的字樣（imp表示電能表指示燈閃爍的次數），小明將某電熱水器單獨接在電路中，正常工作200s,電能表指示燈閃爍了300次，則該電熱水器的功率是 W，若該電加熱器的加熱效率為70%，則上述時間內消耗的電能可以使10kg、30℃的水溫度升高到 ℃。[c水=4.2×103J/（kg?℃），1個標準大氣壓]
組卷：47難度：0.5 -
2．愛動腦的小娟同學在學習了有關電功率的知識后，想借助電能表估測一下家里電視機的電功率。如圖所示，電能表的讀數為 kW?h。她將家里的其他用電器全部關閉，只剩下電視機正常工作，10min內觀察到電能表的鋁盤轉了120轉，則小娟家電視機的實際功率約 W。組卷：157引用：4難度：0.6 -
3．2022年11月29日，搭載神舟十五號載人飛船的長征二號F遙十五運載火箭成功發射，火箭的主動力燃料為液態氫，因為其 大，從能量的角度看，就是用燃料燃燒時釋放的內能轉化為火箭的 能。
組卷：45引用：1難度：0.7 -
4．某型號電飯鍋有“高溫燒煮”和“保溫燜飯”兩擋，其電路如圖所示。當開關S置于1時，電流表示數為5A，此時電飯鍋處于 擋，在此擋位下加熱2.2kg的水，使其溫度升高10℃，用時100s,電飯鍋的加熱效率為 ；當開關S置于2時，電流表的示數為0.1A，R的阻值為 Ω。若從做飯快的角度考慮，應選擇功率更 的電飯鍋。[c水=4.2×103J/（kg?℃）]組卷：561引用：2難度：0.5 -
5．汽油機工作時將燃料燃燒時產生的能轉化為能，一臺單缸四沖程汽油機，飛輪轉速是4800r/min,該汽油機每秒對外做功次。
組卷：1927引用：10難度：0.5 -
6．小明學完電能表的使用后，想利用電能表測量電飯煲的電功率，觀察自家的電能表如圖所示，將家里其他用電器斷開，只將該電飯煲接入電路中，觀察到電能表的表盤在6分鐘里轉動了320次，則他家電飯煲的實際功率是 W。組卷：151引用：2難度：0.7
二、選擇題（每題2分，共16分）
-
7．當自動電壓力鍋壓強過大或溫度過高時，發熱器都會停止工作。壓強過大時開關S過壓自動斷開，溫度過高時開關S過熱自動斷開。圖中表示S過壓、S過熱和鍋內發熱器的連接，其中正確的是（ ?。?/h2>
組卷：275引用：17難度：0.7 -
8．在常溫下將下列幾種物體接到電路中可以導電的是（ ）
組卷：7引用：1難度：0.8 -
9．為了測定風向。我們可以用手指蘸點酒精。豎在空中。憑手的感覺來判定，先感覺有點冷的方向就是風吹來的方向，這是因為（ ?。?br />①有風的一側酒精蒸發快
②有風的一側酒精蒸發慢
③酒精蒸發時要吸熱
④酒精蒸發時要放熱。組卷：62難度：0.9 -
10．某同學在做“調節燈泡亮度”的電學實驗時，電路如圖所示，電源電壓恒為4.5V，電壓表量程“0～3V”，滑動變阻器規格“20Ω 1A”，燈泡L標有“2.5V 1.25W”字樣（忽略燈絲電阻變化），在不損壞電路元件的情況下，下列判斷正確的是（ ?。?/h2>組卷：7763難度：0.5 -
11．在做“探究電流與電阻的關系”實驗中，小翔連接如圖的電路。電源電壓為6V，他先將A，B兩點間接入10Ω的電阻，移動變阻器的滑片，使電壓表的示數為2V，并讀出此時電流表的示數，記錄數據后改用15Ω電阻替換10Ω電阻，閉合開關，接下來他的實驗操作應當是（ ）組卷：311引用：2難度：0.5 -
12．電功的國際單位是（ ?。?/h2>
組卷：25引用：1難度：0.8 -
13．如圖所示是“探究電流通過導體時產生熱量的多少與哪些因素有關”的實驗裝置。兩個透明容器中密封著等量的空氣，下列說法正確的是（ ?。?/h2>組卷：725難度：0.7 -
14．如圖所示電路，電源電壓恒定不變，R1=5Ω，滑動變阻器R2“□Ω，0.5A”（銘牌破損，最大阻值未知），燈泡的規格為“5V 2.5W”（忽略燈絲電阻的變化），電壓表量程為“0～3V”。只閉合開關S，將滑動變阻器R2的滑片移至最左端，燈泡恰好正常發光。在保證各電路元件安全的前提下，以下說法正確的是（ ?。?/h2>組卷：686引用：3難度：0.4
三、作圖題（每題2分，共4分）
-
15．請將圖中的開關、電燈、保險絲、插座、三孔插座接入電路（其中插座準備接大功率用電器、三孔插座準備接洗衣機），使其符合安全用電的原則。組卷：25引用：3難度：0.6 -
16．許明在學習了電流表之后，心想：如果電流表的接線柱不分正、負，可以像開關、燈泡那樣就好了。你能否根據他的想法對電流表提出改進建議？
組卷：1引用：2難度：0.8
四、實驗探究（每空1分，共18分）
-
17．小華設計了如圖的甲、乙兩種裝置來探究“冰的物態變化規律”。
（1）除了圖中所示的器材，還需要 。
（2）該實驗應選用 選填（選填“大冰塊”或“碎冰塊”）來進行實驗，效果更好些；且為了使試管中的冰受熱均勻，且便于記錄各時刻的溫度值，小華應選用 （選填“甲”或“乙”）裝置來進行實驗。
（3）用酒精燈對燒杯加熱，當試管中的冰完全熔化后，繼續加熱一段時間，如圖丙是整個實驗過程中溫度隨時間的變化圖象，由圖象可知根據圖像特征可判斷冰是 （選填“晶體”或“非晶體”）；冰熔化的過程是 段（用字母表示），在第4分鐘時處于 狀態。
（4）圖象丙中，在實驗過程中BC段和DE段，溫度保持不變，此過程中 。
A.都不吸熱
B.BC段吸熱，DE段不吸熱
C.都吸熱
D.BC段不吸熱，DE段吸熱組卷：70引用：9難度：0.7 -
18．小華和同學們用如圖甲所示的實驗電路圖探究“串聯電路電壓的特點”，用電壓表分別測量L1兩端的電壓UAB、L2兩端的電壓UBC和電路兩端的電壓UAC。
（1）連接電路完畢后，小華閉合開關，發現電壓表指針偏轉如圖乙所示。產生該現象的原因是 。實驗次數 L1兩端電壓UAB/V L2兩端電壓UBC/V 電路兩端電壓UAC/V 1 1.0 1.8 2.8 2 1.4 1.4 2.8
（2）排除故障后，他們進行實驗，分析記錄的數據如表所示，得出結論：串聯電路兩端的電壓 。
（3）得出結論后，組內同學們進一步分析，發現所得的結論具有偶然性，因此，他們下一步應該 。
（4）通過交流分享，小華認為要想盡快解決該問題，還可以 ，進行分析論證，得出結論。組卷：70難度：0.6 -

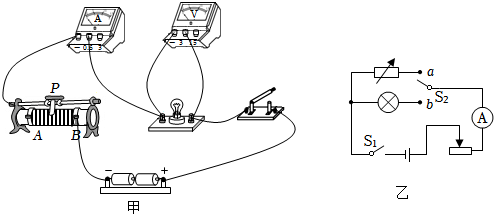

19．有一只燈泡的銘牌上僅能看清“0.5A”字樣，為了測量該燈泡的額定功率，小金和小江合作連接如圖甲所示的電路：
（1）連接電路時，應將滑動變阻器的滑片移至 （選填“A”或“B”）端；
（2）閉合開關后，根據 （選填“電流表”或“電壓表”）示數移動滑動變阻器的滑片，將小燈泡調至正常發光，然后觀察另一電表示數，便可根據電功率的計算公式P=，求出小燈泡的額定功率；
（3）小江利用電阻箱等器材，設計了如圖乙所示的電路，也測出了該小燈泡的額定功率，請完成以下實驗步驟：
①閉合開關S1，并將開關S2連接b；移動滑動變阻器的滑片，使電流表示數為I=A；
②保持滑動變阻器滑片位置不變，將開關S2連接a,調節電阻箱的阻值，使電流表示數與步驟①相同，讀出電阻箱的示數為R0；
③則小燈泡的額定功率表達式P額=（用已知量和測得量表示）。組卷：66引用：2難度：0.5
五、綜合計算題（共18分）
-
20．體重超標已影響了部分中學生的身心健康，為了動態監測學生的體重情況，班級科技創新小組設計了一臺由電流表改裝而成的簡易體重計，其電路如圖甲所示。已知電源電壓恒定，定值電阻R0=5Ω，R為壓敏電阻，其阻值與所受到的壓力關系如圖乙所示，電流表量程為0～0.6A，踏板重力不計，求：
（1）閉合開關S，當體重計空載時，電路中的電流為0.12A，電源電壓為多少？
（2）當體重計示數為600N時，電流表示數為多少？
（3）當某人站在該體重計踏板上，電流表示數為0.24A，則其所受重力為多少？
（4）此體重計所能測量的最大體重為多少？組卷：706引用：1難度：0.3 -
21．百公里油耗指的是汽車在道路上行駛時每百公里平均燃料消耗量，是汽車耗油量的一個衡量指標。由于多數車輛在90km/h接近經濟車速，因此大多對外公布的理論油耗通常為90km/h的百公里勻速油耗。某品牌汽車行駛100km油耗為8L，汽車發動機的輸出功率為25kW（已知汽油的密度為0.75×103kg/m3，熱值為4.5×107J/kg）。試求：
（1）8L汽油完全燃燒放出的熱量；
（2）行駛100km時間內發動機所做的功；
（3）該品牌汽車發動機的熱機效率。組卷：1812引用：13難度：0.4
