2022-2023學年山西省忻州市五臺縣九年級（上）期中物理試卷
發布：2025/6/29 2:0:8
一、選擇題（共10小題，每小題3分，滿分30分）
-
1．如圖所示的電路中，電源電壓保持不變，閉合開關S后，當滑動變阻器的滑片P向左移動時，以下說法中正確的是（ ?。?/h2>組卷：286引用：1難度：0.7 -
2．關于電路的知識，下列說法中不正確的是（ ）
組卷：403引用：108難度：0.7 -
3．關于下列實驗說法正確的是（ ?。?img alt src="http://img.jyeoo.net/quiz/images/202307/371/86c5cbaa.png" style="vertical-align:middle" />
組卷：321引用：3難度：0.5 -
4．下列數據最符合實際的是（ ）
組卷：3引用：1難度：0.7 -
5．煤炭是一種重要的能源，判斷煤炭品質的優劣，最科學的做法是檢驗煤炭的（ ?。?/h2>
組卷：60難度：0.7 -
6．如圖所示，電源電壓恒定。當開關S1斷開，S2閉合時，電壓表的示數如甲圖所示；當開關S1閉合，S2斷開時，電壓表的示數如乙圖所示，則燈L1、L2兩端的電壓分別為（ ）
組卷：5624引用：26難度：0.9 -
7．利用如圖甲所示的實驗裝置比較不同物質吸熱的情況，使用相同規格的電加熱器分別對水和食用油加熱，得到溫度隨時間變化的圖像如圖乙所示。下列說法正確的（ ）
組卷：43引用：3難度：0.6 -
8．如圖所示，圖甲為可調亮度的臺燈，圖乙為臺燈的電位器的結構圖，接線柱b與金屬滑片相連，轉動旋鈕可調節臺燈燈泡亮度。下列分析正確的是（ ?。?br />
組卷：171引用：2難度：0.6 -
9．發光二極管簡稱LED，如圖所示，把LED接入電路，閉合開關后LED正常發光，以下說法正確的是（ ?。?組卷：9引用：2難度：0.7 -
10．如圖所示，電源電壓為6V，當開關S閉合后，兩只電壓表示數均為6V，產生這一現象的原因可能是（ ?。?/h2>組卷：972引用：3難度：0.8
二、實驗探究題（11題5分，12題6分，13題4分，14題6分，15題5分，共26分）
-
11．做“研究影響擺球擺動周期的因素”的實驗，現有如下的器材：較長的細線若干、已知質量的鐵球若干，鐵架臺（配有夾子）、刻度尺、鐘表。下表是一組同學相互合作實驗記錄的數據：
（1）請計算實驗次數8的擺動周期。實驗次數 擺線長度（米） 擺球質量
（千克）擺動幅度 連續擺動次數 擺動時間（秒） 擺動周期（秒） 1 1 0.02 一拳寬 30 60 2 1 0.03 一拳寬 30 60 3 1 0.05 一拳寬 30 60 4 1 0.02 一拳半寬 30 60 5 1 0.02 兩拳寬 30 60 6 0.5 0.03 一拳寬 30 42 7 0.5 0.03 一拳半寬 30 42 8 0.5 0.03 兩拳寬 30 42 9 0.4 0.03 一拳寬 30 39
（2）分析比較實驗次數1、2、3，可得出的初步結論是：在擺線長度和擺動幅度相同時，擺動周期與擺球的質量 （填“有關”或“無關”）。
（3）分析比較實驗次數1、4、5或6、7、8，可得出的初步結論是：。
（4）分析比較實驗次數 ，還可得結論：在擺球質量和擺動幅度相同時，。
（5）發現擺的等時性原理的科學家是 。組卷：22引用：1難度：0.5 -
12．在驗證“串聯電路電壓規律”的實驗過程中：
?
（1）小強按圖所示的電路圖連接電路，請在方框內畫出對應的電路圖。
（2）小明在測量了燈L1兩端的電壓后，斷開開關，然后將AE導線的A端松開，接到D接線柱上，閉合開關測量燈L2兩端的電壓，用此方法 （填“能夠”或“不能”）測出L2兩端的電壓。
（3）下表是實驗測得的數據，其中有一個數據是錯誤的，錯誤的數據為 （選填“AB”“CD”或“AD”）間電壓。如果實驗中電路連接、電路元件都沒有問題，正確的數據應該為 V。AB間電壓UAB（V） CD間電壓UCD（V） AD間電壓UAD（V） 2 3 1 組卷：66引用：1難度：0.5 -
13．如圖所示是“探究影響導體電阻大小因素”的實驗裝置圖，實驗中分別把a、b、c、d四根導線接入電路，其中導線a、b、d長度相同，a、b、c粗細相同，b、d粗細不同：
（1）該實驗是通過觀察 來間接比較導線電阻大小的，這種科學研究問題的方法在物理學中是常用的轉換法；
（2）選用 兩根導線分別接入電路中進行實驗，是為了探究電阻大小跟導體的長度是否有關；
（3）選用a、b兩根導線分別接入電路中進行實驗，是為了探究電阻大小跟導體 的是否有關；
（4）選用 兩根導線分別接入電路中進行實驗，是為了探究電阻大小跟導體的橫截面積是否有關。組卷：29引用：8難度：0.6 -
14．同學們在實驗室探究“影響電阻大小的因素”，他們找出a、b、c、d四根不同的電阻絲，比較發現：a與b只有長度不同；a與c只有橫截面積不同；a與d只有材料不同。實驗方案有如下兩種：
（1）方案一：如圖甲所示，將電阻絲a、b、c、d分別接在M、N之間，測出電路中的電流。電流表的示數越大，表示接入的電阻絲阻值越 。
（2）方案二：如圖乙所示，將電阻絲a、b、c、d串聯在電路中，用電壓表分別測出它們兩端的電壓。電壓表的示數越大，表示接入的電阻絲阻值越 。
（3）小麗提出：還可以用如丙圖所示的方法來研究電阻與長度的關系。她將整條電阻絲a接入電路，將夾子N固定在B端，夾子M從A端逐漸滑向B端，出現的現象是 ，改正電路連接錯誤后，重新實驗發現電流表示數逐漸增大。說明：其他條件一定時，電阻絲越 ，電阻越小。
（4）小麗補充到，還可以在圖丙電路中串聯一個燈泡，一方面燈泡亮度可以反映電流大小，另一方面，燈泡還可以起到 的作用。
（5）最后，小麗查閱資料，了解到可以用電阻率這一物理量表示物質電阻特性。電阻率ρ，是指某種物質制成的元件（在常溫20℃下）的電阻R與橫截面積S的乘積與長度L的比值用公式表示為ρ=R。現有長度為1m,橫截面積為2mm2的鐵導線，鐵的電阻率為9.78×10-8Ωm,則這根鐵導線的電阻是 Ω。SL組卷：78引用：4難度：0.5 -
15．實驗小組用如圖1所示的電路來探究并聯電路中電流的關系，其實驗思路如下：
接好電路后，把電流表分別接入到A、B、C三處，測出第一組數據（如表）：為了防止個別偶然因素的影響，他們采用以下兩種方法之一來重復實驗，并完成第二次和第三次測量。
方法一：改變電源電壓：A處的電流IA B處的電流IB C處的電流IC 第一次測量 0.10 0.12 0.22 第二次測量 0.20 0.24 0.44
方法二：更換其中一條支路中的燈泡（規格不同）。
（1）實驗時，按好電路后，閉合開關發現兩燈都亮。但由于連線較亂，一時無法確定兩燈是串聯還是并聯，某同學靈機一動。隨意拆下一根導線，發現兩燈都熄滅，因此他認定兩燈是串聯的。該同學的方法是錯誤的，原因。
（2）如圖2是某同學連接的并聯電路的局部圖，某次實驗中，測量完干路電流之后，某同學想測量通過L的電流，為接入電流表，a、b、c、d四個接點中最方便的導線拆接點是點，測量過程中，電流表出現了圖3中的實驗現象，原因是。
（3）該同學表格設計中存在的不足之處是。
（4）通過對上面數據的分析，后面兩次實驗采用方法（填“一”或“二”）進行的，可以得出結論：并聯電路干路中的電流等于。
（5）根據上述結論，應用到如圖4中，圖中已標明了電流的方向，若b、c、d中的電流大小分別為0.3A、0.1A、0.2A則a中的電流大小為A。組卷：50引用：4難度：0.5
三、綜合應用題（16-18題，每空1分，19題2分，20題4分，21題3分，22題4分，23題4分，共24分）
-
16．如圖所示，酒精的比熱容是2.4×103（填單位），在試管內裝些水，用軟木塞塞住，加熱使水沸騰，水蒸氣會把軟木塞沖出。圖中情景演示的是“四沖程”熱機工作過程中的沖程，這個情景中是能轉化為能。組卷：9引用：1難度：0.7 -
17．使用煤氣爐燒水，煤氣燃燒時是將 能轉化為內能；完全燃燒0.05m3的煤氣放出的熱量為 J；在標準大氣壓下，若這些熱量有8.4×105J被質量為4kg、初溫為20℃的水吸收，則水的溫度升高 ℃。[q煤氣=4.0×107J/m3，c水=4.2×103J/（kg?℃）]
組卷：35引用：4難度：0.6 -
18．電流所做的功叫做 ，電功率表示消耗電能的 。
組卷：36難度：0.8 -

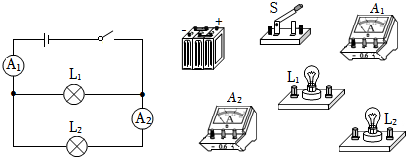

19．如圖所示，電流表A1示數為1.5A，電流表A2的示數為0.4A，根據電路圖，用筆畫線作導線把實物連接起來（導線不要交叉）。
組卷：129引用：1難度：0.6 -
20．閱讀短文，回答問題。
神奇的二極管二極管是一種重要的半導體電子元件，符號為“
”，具有特殊的導電性，當電流從“+”極流進二極管時，二極管導通，相當于一根導線；而電流從“-”極流入時，二極管斷路，實際上不會有電流通過。發光二極管只是二極管中的一種，與白熾燈泡相比，發光二極管具有節能、環保、安全、壽命長、低功耗、低熱、高亮度、防水、微型、防震、易調光、光束集中、維護簡便等優點，可以廣泛應用于各種指示、顯示、裝飾、背光源、普通照明等領域。
（1）常溫下半導體的導電性能比導體要 （選填“好”或“差”），二極管具有 性。
（2）為了探究二極管的特殊導電性，連接了圖甲、圖乙兩個電路，閉合開關S，燈泡能夠發光的是圖 （選填“甲”或“乙”）。
（3）二極管的特殊導電性源自于構成材料P型半導體和N型半導體組成的晶片，受此啟發，科研人員利用P型半導體元件和N型半導體元件串聯，接上直流電源后，半導體材料的兩端會產生溫度差（珀爾帖效應），制成了電腦的散熱器。如圖丙所示，二對PN型半導體對是 （選填“串聯”或“并聯”）連接的。在電流方向是N-P的地方吸熱，而在電流方向是P-N的地方放熱，則靠近電腦發熱體（CPU）的是圖中 （選填“上方”或“下方”）的陶瓷片。
（4）理想型開關二極管輸出信號值Uk=1時，電路通路輸出信號值Uk=0時，電路斷路。如圖丁所示，將兩個理想型開關二極管接在某電路中，a、b兩點信號值隨時間的變化關系如圖戊、己所示，則“0.03～0.04s”內電路c處是 （選填“通路”或“斷路”）。組卷：108引用：2難度：0.5 -
21．小麗去商場購物，用雙手搓塑料袋時，塑料袋會“粘”在手上，如圖所示，請解釋其中的原因。組卷：77難度：0.7 -
22．如圖所示電路，電源由三節新的干電池串聯組成。兩盞不相同的電燈在閉合開關后都能發光。電流表和電壓表的示數分別為0.18A和2.1V，求：
（1）通過L2的電流；
（2）L1兩端電壓。組卷：64引用：2難度：0.7 -
23．2020年3月南海神狐海域第二輪試采可燃冰，可燃冰遇火即可燃燒（如圖所示）。它是由甲烷與水在高壓、低溫條件下形成的類似冰狀的結晶物質，1m3可燃冰約可轉化為160m3的天然氣（主要成分是甲烷）和0.8m3的水。則：[已知甲烷的密度為0.7g/L，ρ水=1.0×103kg/m3，1m3=1×103L，c水=4.2×103J/（kg?℃）]
（1）1m3可燃冰含水的質量是多少？
（2）可燃冰的密度是多少kg/m3？
（3）0.8m3的水溫度升高5℃吸收的熱量是多少？組卷：60引用：1難度：0.5
