2021-2022學年吉林省長春市北師大附中九年級（上）期末物理試卷
發布：2025/6/29 11:0:8
一、單項選擇題（每題2分，共20分）
-
1．下列測量工具及其作用都正確的一組是（ ）
組卷：30難度：0.9 -
2．下列說法正確的是（ ?。?/h2>
組卷：117難度：0.9 -
3．如圖甲所示的電路中，滑動變阻器的滑片P從a端移到b端，定值電阻兩端的電壓隨滑動變阻器阻值變化的圖像如圖乙所示，下列說法正確的是（ ?。?/h2>組卷：145引用：3難度：0.6 -
4．如圖所示，將一個空易拉罐的底部鉆一個小孔，往易拉罐里噴少量酒精，然后將一個空的紙杯迅速套上，將易拉罐底部的小孔靠近點燃的打火機，紙杯就會“沖天”飛出去。紙杯飛出去的過程與四沖程汽油機哪一個沖程能量轉化相同（ ?。?/h2>組卷：28引用：1難度：0.8 -
5．如圖所示的電路中，電源電壓保持不變，R1為定值電阻，開關閉合后，滑動變阻器的滑片P向左運動時，下列說法正確的是（ ?。?/h2>組卷：52難度：0.9 -
6．如圖所示的電路中，閉合開關S后，發現電流表的指針沒有偏轉。某同學用一根導線去查找電路故障，他將導線并接在bc、cd、ed兩端時，電流表的指針沒有偏轉；將導線并接在ab兩端時，電流表的指針發生了偏轉。該電路中的故障可能是（ ?。?/h2>組卷：116難度：0.7 -
7．測溫模擬電路如圖1所示，溫度計由量程為3V的電壓表改裝而成，電源電壓U為6V，R的阻值為40Ω，熱敏電阻的阻值Rt隨溫度t變化的關系如圖2所示。則當開關S閉合后（ ?。?br />
組卷：3936引用：23難度：0.5 -
8．關于誤差的概念，下列說法正確的是（ ?。?/h2>
組卷：118引用：3難度：0.5 -
9．關于家庭電路和安全用電，下列說法正確的是（ ?。?/h2>
組卷：65引用：2難度：0.8 -
10．下列關于電磁波與現代通信的說法中錯誤的是（ ?。?/h2>
組卷：378引用：7難度：0.9
二、填空題（每空1分，共12分）
-
11．將一根塑料繩一端扎緊，從另一端撕成細絲，用手向下捋幾下后，可以看到塑料細絲越來越蓬松，是因為塑料細絲與手摩擦，帶上了 （選填“同種”或“異種”）電荷而相互排斥，而手與塑料細絲帶上的是 （選填“同種”或“異種”）電荷，該過程中的電荷是 （選填“憑空產生的”或“發生了轉移”）。
組卷：34難度：0.5 -
12．如圖所示為小明家使用的一款火鍋工作電路的原理圖。它有高、中、低三個加熱擋位，旋鈕開關可以分別置于“0和1”、“1和2”、“2和3”或“3和4”接線柱。正常工作時，低溫擋的功率為200W，且為高溫擋功率的八分之一，電阻絲R2=44Ω（忽略溫度對電阻的影響）。低溫擋時電路中的電流為 A（計算結果保留兩位小數）；電阻絲R1的阻值是 Ω；在某用電高峰期，若家庭電路中只有該電火鍋在工作，發現標有“3000imp/（kW?h）”的電能表的指示燈閃爍168次，使質量為1.8kg的水從25℃升高到49℃，此時電火鍋的加熱效率為 %[c水=4.2×103J/（kg?℃）]。組卷：74難度：0.5 -
13．電磁波是指在空間傳播的交變電磁場，在真空中的傳播速度為3×108米/秒，無線電波是其中的一種電磁波。無線電波、紅外線、可見光（即人眼能看到的光）、紫外線、X射線、γ射線都是電磁波，它們的產生方式不盡相同，波的長度也不同，把它們按波長順序排列就構成了電磁波譜，如圖所示。請根據上述信息及所學知識，結合電磁波譜圖回答：
（1）白光（可見光）可以發生色散，分解成紅、橙、黃等七種顏色的光，其中波長最長的單色光是光。廣播和電視利用電磁波譜中來傳遞聲音和圖像。
（2）請觀察電磁波譜中各種波的波長與頻率的關系，可以得出初步結論。
（3）請進一步觀察和計算電磁波譜中各種波的波長與頻率的關系，可以得出結論：。
組卷：153引用：2難度：0.5 -
14．將標有“4V 2W”的燈泡接在6V的電源下，若使其正常工作，需串聯一個 的電阻，此電阻消耗的功率為 W。
組卷：78引用：4難度：0.7 -
15．如圖所示的電路，電源電壓為12V，R1標有“12V 6W”字樣，則：①R1的阻值為 Ω；②當S1、S2都閉合時，電路中的電流 A；③當把S2斷開時，R2的電功率為1W，則此時R1的電功率 5W（選填“＞”、“=”或“＜”）。組卷：7引用：1難度：0.5 -
16．小明家中空調機的說明書上列有下表中的主要技術數據：
則這臺空調機在額定電壓下制冷運行時，通過空調機的電流是項目 額定電壓 額定頻率 制冷運行功率 制熱運行功率 數據 220V 50HZ 1100W 1288W A，運行1h時，空調機耗電KW?h,電流做了J的功。組卷：9引用：1難度：0.7
三、綜合題（每圖2分，每空1分，共28分）
-
17．將圖中的通電螺線管連入你設計的電路中，要求：①能改變交通電路線管磁性的強弱，而且小磁針靜止時如圖所示（提示：把電源和滑動變阻器的符號畫在虛線框內）②畫出一條經過小磁針的磁感線，并標明方向組卷：170難度：0.5 -
18．如圖，請根據安全用電的原則，將三孔插座、保險絲、燈泡、開關正確連入到家庭電路中。組卷：134引用：3難度：0.8 -
19．小芳利用如圖甲所示的電路，探究“電流與電壓、電阻的關系”。實驗器材：電源（電壓恒為4.5V）、電流表、電壓表各一個，一個開關，若干定值電阻（5Ω、10Ω、15Ω、25Ω、30Ω），一個滑動變阻器（60Ω 3A），導線若干。
（1）小芳在閉合開關S時，發現電壓表指針反向偏轉，出現這種現象的原因可能是：。
（2）小芳在探究“電流與電壓的關系”，連接電路時開關應 ，滑片應置于 端（選填“A”或“B”），通過實驗得到多組實驗數據，由這些數據畫出如圖丙所示的圖像，由圖像可得結論：當電阻一定時，。
（3）小芳在探究“電流與電阻的關系”時，現將5Ω定值電阻接入電路后，閉合開關S，發現電流表無示數而電壓表有示數，則電路中的故障可能是 ；糾正錯誤后，為了保證所有定值電阻均能完成實驗，實驗過程中小芳應該保證電壓表示數至少為 V不變。
（4）小芳找來一個小燈泡將定值電阻更換，測得數據后發現小燈泡兩端電壓與通過的電流關系如圖丁所示，若閉合開關S，小燈泡發光，滑動變阻器滑片P滑動過程中，小燈泡阻值的變化量大小為ΔR1，滑動變阻器連入電路阻值的變化量大小為ΔR2，則這兩個量的大小關系是：ΔR1ΔR2（選填“大于”、“小于”或“等于”）。組卷：34引用：1難度：0.5 -

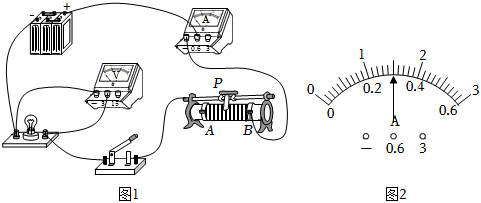

20．某物理實驗小組的同學用如圖1所示的器材測量標有“2.5V”字樣的小燈泡L的電功率，其中電源電壓恒為6V，滑動變阻器上標有“50Ω 1A”字樣。
（1）實驗過程中，滑動變阻器可以對電路起保護作用，因此閉合開關前，滑片應移到 端（選填“A”或“B”）；
（2）實驗小組的同學實驗測得了如表數據：
由數據可知：當電壓U=V時，燈泡正常發光。小燈泡的額定功率約為 W。有同學分析數據后發現表格中通過小燈泡的電流值與電壓值不成正比，檢查兩電表均無故障，你認為可能的原因是 ；U/V 0.5 1.0 1.5 2.0 2.5 3.0 I/A 0.14 0.24 0.34 0.44 0.50 0.54
（3）找到原因后，同學們用一臺電阻箱替換了小燈泡。重新探究了電流與電壓的關系，終于得出了“通過導體的電流值與電壓值成正比”。接下來他們繼續探究了“電流與電阻的關系”，他們進行了多次實驗，實驗數據如表所示，其中第二次實驗時電流表的示數如圖2所示，其電流大小為 A；
分析表中數據可知：當 一定時，通過導體的電流跟這段導體的電阻成 ；實驗次數 U/V R/Ω I/A 1 3 5 0.6 2 10 3 15 0.2
（4）本實驗中測量了多組數據，老師告訴同學們：在許多實驗中都需要進行多次測量，有的是為了從不同情況中找到普遍規律，有的是為了多次測量求平均值以減小誤差。你認為下列實驗中多次測量的目的與本實驗相同的一項是 （填字母）。
A.探究串聯電路兩端的電壓和它的各部分電路的電壓之間的關系
B.測量物體的長度組卷：10引用：1難度：0.5 -

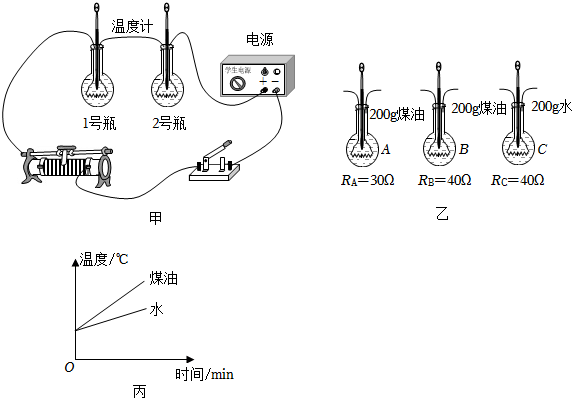

21．在探究“電流通過導體產生熱量的多少與哪些因素有關”的實驗中，1號瓶、2號瓶分別裝）適量液體，并插入兩個相同的溫度計，瓶中電阻絲為定值電阻。
（1）實驗中，通過觀察 來判斷電流通過導體產生熱量的多少。
（2）小明想探究“電流通過導體產生熱量多少與電阻的關系”，他應選用圖乙中 和 （選填“A”“B”或“C”）裝置。
（3）選定裝置后閉合開關一段時間，觀察到1號瓶中液體的溫度高于2號瓶。這表明：在 相同、通電時間相同的情況下，電阻越大，電流通過導體產生的熱量越多。
（4）另一實驗小組決定用此裝置比較水和煤油的吸熱能力，應選用圖乙中 和 （選填“A”“B”或“C”）裝置。
（5）該實驗小組將測量的數據描繪成圖像如圖丙所示，則 的吸熱能力更強。組卷：67引用：2難度：0.5 -

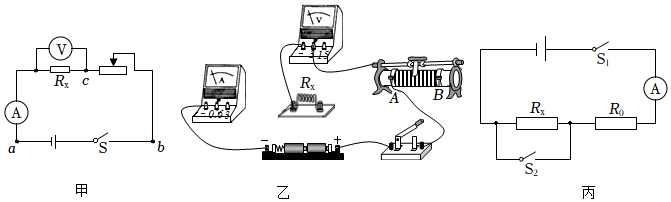

22．小芳利用如圖所示的電路測量未知電阻Rx的阻值，阻值大約為5Ω。
（1）請你根據電路圖，用筆畫線代替導線，在如圖中完成實驗電路的連接。
（2）閉合開關前，應將滑動變阻器的滑片置于 端（選填“A”或“B”）。
（3）閉合開關，發現電壓表和電流表均無示數。小芳利用另一只完好的電壓表進行檢測，要把電壓表分別接在a、b之間和b、c之間，電壓表均有示數；接在a、c之間，電壓表無示數。如果電路連接完好，只有一個元件有故障，該故障是 。
（4）排除故障后，調節滑動變阻器，記錄多組數據，多次測量的目的是 。
（5）小芳又設計了一種方案，也測出了Rx的阻值。電路如右圖所示，R0為阻值已知的定值電阻，電源電壓未知且恒定不變。測量步驟如下：
①當開關 時，電流表讀數為I1；
②當開關S1、S2都閉合時，電流表讀數為I2；
③待測電阻Rx=（用已知和測出的物理量符號表示）。組卷：420引用：5難度：0.4 -

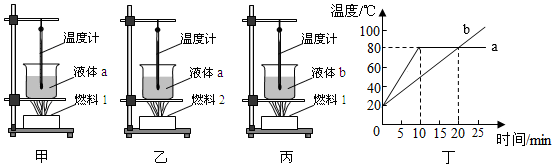

23．如圖1所示，甲、乙、丙三圖中的裝置完全相同，燃料的質量都是10g,燒杯內的液體質量和初溫也相同。
（1）下列說法正確的是。
A．比較不同液體的比熱容，可以選擇甲、丙兩圖
B．比較不同液體的比熱容，可以選擇乙、丙兩圖
C．比較不同燃料的熱值，可以選擇乙、丙兩圖
D．比較不同燃料的熱值，可以選擇甲、丙兩圖
（2）為了研究不同物質的吸熱能力，利用其中兩幅圖進行實驗，根據記錄的數據做出了兩種液體的溫度隨時間變化的圖象，如圖2所示：
①不同物質吸熱的多少是通過來反映的（選填“溫度計示數”或“加熱時間”）；
②由圖可以看出，液體的比熱容較大；
③如果已知b液體的比熱容是1.8×103J/（kg?℃），則a液體的比熱容是J/（kg?℃）。
④小明在研究實驗數據時發現：兩種液體第1分鐘升高的溫度都較少，其中的原因可能是。組卷：111引用：5難度：0.5
三、計算題（每題4分，25題6分共10分）
-
24．在如圖所示的電路中，電阻R1的阻值為10Ω．閉合開關S，電流表A1的示數為0.3A，電流表A的示數為0.5A。求：
（1）通過電阻R2的電流；
（2）電源電壓；
（3）電阻R2的阻值。組卷：2251難度：0.5 -
25．如圖所示的電路中，電源電壓恒為3V，R1、R2是定值電阻，其中R1=10Ω。閉合開關S，電流表示數為0.5A。求：
（1）通過電阻R1的電流。
（2）定值電阻R2的阻值。
（3）整個電路工作30s消耗的電能。組卷：101引用：1難度：0.6
