2020-2021學年河北省秦皇島市青龍縣九年級（上）期末物理試卷
發布：2025/6/29 14:0:8
一、單選題（本大題共15小題，每小題2分，共30分）
-
1．汽車已經成為現代生活不可缺少的一部分，汽車多數采用汽油機作為發動機，如圖是四沖程汽油機的工作循環示意圖，下列說法中不正確的是（ ）
組卷：33引用：1難度：0.7 -
2．在“探究電流與電壓關系”的實驗中，分別用R1、R2兩個電阻進行探究，并根據數據繪制出如圖所示的U-I關系圖象，從圖中可以看出R1與R2的大小關系是（ ）組卷：169引用：3難度：0.5 -
3．如圖所示的電路中，閉合開關，電壓表V1的示數為6V，電壓表V2的示數為3.6V。下列說法中不正確的是（ ）組卷：224引用：2難度：0.7 -
4．下列說法最符合實際的是（ ）
組卷：14引用：3難度：0.7 -
5．如圖所示的電路中，將電磁鐵與滑動變阻器串聯接入電路，閉合開關S，下列說法正確的是（ ）組卷：196引用：3難度：0.8 -
6．如圖是法拉第發明的圓盤發電機結構圖，在磁場中轉動的不是線圈，而是一個紫銅做的圓盤，圓盤的邊緣和圓心處各與一個黃銅電刷緊貼，用導線把電刷與靈敏電流計連接起來；當紫銅圓盤在磁場中順時針轉動時，靈敏電流計的指針偏向中間刻度線右側。下列方法能使靈敏電流計指正偏向中間刻度線左側的是（ ）組卷：31引用：1難度：0.7 -

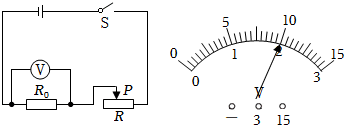

7．定值電阻R0阻值為10Ω，滑動變阻器R上標有“100Ω，2A”字樣，電源電壓保持不變，閉合開關，滑動變阻器滑片P移到某一位置，電壓表示數如圖所示，此時變阻器功率為8W，下列說法正確的是（ ）
組卷：50引用：1難度：0.6 -
8．關于如圖所示的電能表，下列說法正確的是（ ）
組卷：106引用：1難度：0.5 -
9．如圖所示，電流表和電壓表接法正確的是（ ）
組卷：4561引用：31難度：0.7 -
10．如圖所示，當開關閉合時。兩只電流表的示數分別由、（c）兩圖讀得，則電燈L1中的電流是
（ ）
組卷：284引用：5難度：0.9 -
11．如圖所示，開關S閉合時，小燈泡L1、L2都不發光，用一段導線的兩端接觸a、b兩點時兩小燈泡都不發光；接觸b、c兩點時，燈泡L1發光燈泡L2不發光；對此，下列判斷中正確的是（ ）組卷：1321引用：10難度：0.5 -
12．關于家庭電路和安全用電，下列說法中正確的是（ ）
組卷：96引用：4難度：0.6 -
13．如圖所示四個圖的裝置可以用來演示物理現象，下列表述正確的是（ ）
組卷：251引用：5難度：0.7 -
14．把甲、乙兩燈串聯接入電路中，發現甲燈較亮、乙燈較暗，下列說法正確的是（ ）
組卷：8引用：1難度：0.8 -
15．甲、乙兩只普通照明燈泡的銘牌如圖所示，下列說法中正確的是（ ）
組卷：706引用：12難度：0.7
二、填空題（每空1.5分，共30分）
-
16．冬天來臨，小明用自己的零花錢給奶奶購買了一電熱暖手袋，如圖所示．其內部液體比熱容是4.2×103J/（kg?℃），若暖手袋里裝熱水取暖，是利用了水 大的性質；若該暖手袋內液體質量為1kg、初溫為10℃，通電5min后液體溫度升高了40℃，設此過程中電流做功為2.1×105J，則該暖手袋的電功率為 W，袋內液體吸收熱量為 J。組卷：81引用：2難度：0.7 -
17．如圖所示，A、B兩個定值電阻的U-I圖象，電阻RA的阻值是 Ω．若把兩個定值電阻并聯接在6V的電源上，則電阻RB在1min內產生的熱量是 J，干路中的電流是 A。組卷：133引用：39難度：0.9 -
18．如圖甲所示，照明電路中電燈突然熄滅，用試電筆測試a、b、c點，試電筆的氖管均發光，測試d點試電筆的氖管不發光，故障是 ；如圖乙所示是人們在日常生活中常用的插線板，當把三腳插頭插入三孔插座中時，用電器的金屬外殼就會與 相連，以防止觸電事故的發生。
組卷：105引用：4難度：0.7 -
19．在如圖的電路中，只閉合開關S1，燈泡 亮（填“L1”或“L2”）；若只閉合開關S1和S3，電流表A1和A2指針均指向表盤正中間，兩燈均正常工作，那么流過L2的電流為 A。（兩電流表量程均為“0～0.6A”和“0～3A”）組卷：309引用：3難度：0.5 -
20．如圖所示，是一款冬季家庭常用的電暖器，為了使它通電后能快速升溫，在電暖器內部應充入比熱容較的液體。為了防止電暖器發生爆裂，內部充入的液體還應該具有沸點的特點。組卷：313引用：6難度：0.7 -
21．電功的計算公式為 。與歐姆定律相結合，電功的推導公式為W==。
組卷：5引用：2難度：0.7 -
22．小明學完電能表的使用后，想利用電能表測量電飯煲的電功率，觀察自家的電能表如圖所示，將家里其他用電器斷開，只將該電飯煲接入電路中，觀察到電能表的表盤在6分鐘里轉動了320次，則他家電飯煲的實際功率是 W。組卷：151引用：2難度：0.7
三、實驗探究題：（23小題6分，24小題12分，25題8分，共26分．）
-

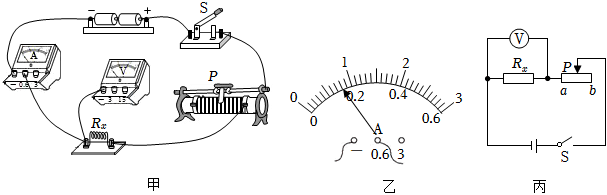

23．某物理實驗小組正在使用“伏安法”測量未知電阻Rx的阻值，實驗電路如圖甲所示（電源電壓3V）。
（1）請你用筆畫線代替導線，將圖甲中電路連接完整，導線不得交叉；閉合開關S前，應將滑動變阻器滑片P移到最 （選填“左”或“右”）端。
（2）閉合開關后，發現電流表有示數，電壓表示數為0，則電路故障原因可能是 。
（3）排除故障后，當滑片移到某一位置時，電壓表示數為1.6V，電流表示數如圖乙所示，其讀數為 A，則未知電阻Rx=Ω。接下來測量多組實驗數據算出Rx平均值，這是為了減小測量帶來的 。
（4）利用圖甲實驗器材還能完成下列探究實驗 （選填“A”或“B”）。
A.探究電流與電壓的關系
B.探究電流與電阻的關系
（5）實驗中電流表突然損壞，小組同學經過討論設計了一種實驗方案也可測出Rx的阻值。電路如圖丙所示，電源電壓未知且恒定不變，a、b為滑動變阻器左右兩個端點，滑動變阻器最大阻值為R最大，請你把以下測量步驟補充完整。
①閉合開關S，滑片P移到a端時，讀出電壓表示數為U1；
②閉合開關S，，讀出電壓表示數為U2；
③待測電阻Rx=（用已知和測量出的物理量符號表示）。組卷：33引用：1難度：0.5 -
24．物理興趣小組在老師的指導下做了一個有趣的“搖繩發電“實驗。如圖所示：
（1）他們用一根導線做成跳繩，將跳繩的兩端與固定在地面上的靈敏電流計相連，搖繩的兩個同學應該沿 （選填“東西”或“南北”）方向站立，實驗現象更明顯（地磁場與條形磁鐵磁場相似）。
（2）搖動“跳繩”時，發現靈敏電流計的指針左右擺動，這說明導線中產了 搖繩發電將 能轉化為電能。組卷：89引用：1難度：0.7 -
25．在“探究影響電流熱效應的因素”的實驗中，小明用如圖所示裝置進行實驗，甲、乙是兩個完全相同的燒瓶，瓶內裝有質量相等的煤油，瓶內連接的電阻絲的阻值分別為5Ω和10Ω，A、B是相同的溫度計，還有滿足實驗要求的電源、滑動變阻器、電流表、開關和導線。
（1）小明選用煤油而不用水，主要是考慮到煤油的比水的小，實驗現象更明顯；
（2）閉合開關，移動變阻器的滑片在某位置，通電后觀察到B溫度計的示數比A溫度計的示數升高得快。由此可得出的結論是；
（3）為了探究電流產生的熱量與電流的關系，小明準備將甲、乙兩燒瓶中的電阻絲并聯，通電相同時間后比較兩支溫度計升高的溫度得出結論。小明的設想（選填“可行”或“不可行”）。
（4）完成以上探究后，小明將乙燒瓶內的煤油換成等質量的水，閉合開關，通電一段時間后，發現溫度計A升高的示數大于溫度計B升高的示數。根據這一現象，結合（2）中得到的結論，（選填“能”或“不能”）確定水的比熱容比煤油的比熱容大，理由是。組卷：874引用：5難度：0.5
四、綜合計算題：25小題6分，26小題8分，共14分．
-
26．如圖甲所示的電路中，電源電壓恒定為U，R1、R3是定值電阻，R3=120Ω，R2旋轉式變阻器，其與滑動變阻器相比，外形不同，但原理都是通過改變接入電路的導體的長度來改變其接電路的電阻。閉合開關S，將旋轉的滑片P由C端移到A端（如圖所示），得到多組電壓表和電流表對應值，做出如圖所示圖像。在滑動的過程中，發現某一次變阻器接入的電阻是Rx（大于20Ω），此時的電流表的示數是0.8A，改變電阻，當變阻器接入的電阻為3Rx時，電流表的示數為0.5A。
試問：（1）R1的電阻為多大？
（2）Rx具體值為多大？
（3）電阻R2和R3并聯電阻消耗的最大功率是多大？
組卷：169引用：2難度：0.4 -
27．如圖所示電路，電源電壓保持不變，電阻R1的阻值為12Ω。只閉合開關S，電流表的示數為0.3A。再閉合開關S1，電流表的示數為0.5A。求：
（1）電源電壓。
（2）電阻R2的阻值。組卷：373引用：3難度：0.6
