滬粵版九年級上冊《13.5 怎樣認識和測量電壓》2023年同步練習卷
發布：2025/6/29 15:0:10
一、選擇題
-
1．以下甲、乙、丙、丁四幅圖中可以測出燈泡L1中電流的有（ ?。?br />
組卷：139引用：1難度：0.7 -
2．如圖所示，幾只串聯的水果電池提供的電力足夠點亮排成V字形的一組發光二極管。下列說法正確的是（ ?。?/h2>組卷：41引用：2難度：0.8 -
3．在如圖所示的電路中，閉合開關，下列說法中正確的是（ ?。?br />
組卷：322引用：13難度：0.7 -
4．如圖所示的電路，閉合開關，小燈泡發光；斷開開關，將小燈泡和電流表位置互換后，重新閉合開關，則（ ?。?/h2>組卷：309引用：8難度：0.7 -
5．關于電流、電壓和電阻，下列說法正確的是（ ?。?/h2>
組卷：196引用：5難度：0.5 -
6．一位同學連接了如圖所示的電路，閉合開關后，無論怎樣移動滑動變阻器的滑片，電流表始終無示數，電壓表指針偏轉了較大的角度。若電路中只有一處發生故障，則故障的原因可能是（ ）組卷：730引用：6難度：0.8 -
7．關于電流表和電壓表的使用，下列說法錯誤的是（ ?。?/h2>
組卷：260難度：0.7 -
8．如圖所示，電路中能正確測出通過燈L2的電流的是（ ?。?/h2>
組卷：1370引用：41難度：0.9 -
9．如圖所示電路，當開關S閉合后，L1、L2均能發光。過了一會兒，其中一燈突然熄滅，而另外一個燈更亮，電流表有示數、電壓表無示數，則可能發生的故障是（ ?。?/h2>組卷：207引用：1難度：0.7 -
10．如圖所示電路中，甲、乙兩處分別接入電流表或電壓表，當開關閉合后，為使兩燈均能發光，則（ ?。?/h2>組卷：985引用：16難度：0.7
二、填空題
-
11．家庭電路中的電視機、電燈、電冰箱等用電器是 （選填“串聯”或“并聯”）的。電視機的遙控器由兩節新干電池供電，其工作電壓是 ；電視機的屏幕上常常帶有灰塵，這是因為帶電體具有 的性質。
組卷：19引用：2難度：0.8 -

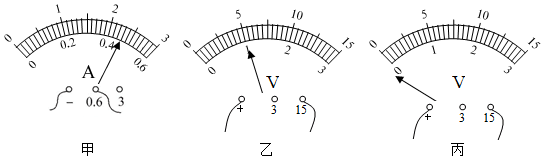

12．如圖甲所示的電流表，此時的讀數是 A；如圖乙所示，電壓表盤上的指針示數是 V；如圖丙所示，通電前指針向左偏轉，造成該現象的原因是 。
組卷：95引用：3難度：0.8 -
13．在燒杯中加入鹽水，將銅片和鋅片放在鹽水中，這就是一個電池，用電壓表測量該自制電池的電壓，其現象如圖所示，則該電池電壓是 V。正極是 片，導線的ab段中電子的運動方向是 （選填“從a到b”或“從b到a”）。組卷：186引用：1難度：0.7 -
14．右圖所示電路中，分別接入電流表或電壓表。如果兩燈并聯，甲應接 ，乙應接 ，丙應接 ；如果一個燈絲斷了，丙表的示數 （變大，變小，不變）。組卷：343難度：0.5 -
15．當初，發明學生電流表的人應該有以下思維過程：電流表應串聯在被測電路中，這樣，利用串聯電路的電流特征“”可知：電流表顯示的電流值就 被測電路的電流值。
組卷：4引用：2難度：0.8 -
16．電壓是使電路中形成
的原因。一節新的干電池電壓是伏，我國家庭電路的電壓是伏，對人體安全的電壓是伏。組卷：8引用：2難度：0.9 -
17．我國家庭電路的電壓是
V，一節干電池的電壓是V，對人體安全的電壓是V。組卷：435引用：44難度：0.9
三、作圖題
-
18．在方框內畫出如圖所示的電路圖。
組卷：254引用：6難度：0.9
四、解答題
-
19．甲、乙、丙三位同學在做“用電流表測電流”的分組實驗中，閉合開關前，他們的電流表指針均指在零刻度處。當閉合開關試觸時，發現電流表指針擺動分別出現了如下圖甲、乙、丙所示的三種情況。請分析他們在電流表的使用上分別存在什么問題，并寫在下面的橫線上。
甲同學的問題；
乙同學的問題；
丙同學的問題；
如圖所示電流表的示數是A。
組卷：95引用：6難度：0.5 -
20．把兩種不同的金屬片插入檸檬，制成“水果電池”。用電壓表測量水果電池的電壓，如圖所示，則金屬片為水果電池的正極，水果電池是將能轉化為能。組卷：68引用：4難度：0.7
