2023-2024學年河南省南陽市唐河縣九年級（上）期末物理試卷
發布：2025/11/1 7:0:14
一、填空題（本題共6小題，每空1分，共14分）
-
1．如圖，在一個厚壁玻璃筒里放一塊有少量乙醚的棉花，用力把活塞迅速下壓，棉花就會立即燃燒。因?yàn)榭諝夥肿娱g的間隔較大，分子間作用力較（填“大”或“小”），所以容易被壓縮。這是通過的方式使筒內氣體內能增加的，溫度越高，分子無規則運動越。組卷：1095引用：18難度：0.6 -
2．如圖所示的電路中，當開關S1閉合，S2斷開時，電流表A的示數為240mA，則通過L2的電流是 A；當開關S1、S2均閉合時，電流表A的示數為0.56A，則通過燈泡L1的電流是 A，通過L2的電流是 A。組卷：91引用：5難度：0.7 -
3．如圖所示，小麗洗完手后利用烘干機很快將手烘干，該過程中水發生的物態變化為 ，該過程要 熱，相比于直接用風扇吹，用烘干機可以通過 的方法加快該物態變化過程。
組卷：40引用：3難度：0.8 -
4．如圖所示，取兩個相同的不帶電的驗電器A和B。用絲綢摩擦過的玻璃棒（帶正電荷）接觸驗電器B的金屬球后，使驗電器B帶電；現用帶有絕緣手柄的金屬棒將驗電器A與驗電器B連接起來的瞬間，自由電子的移動方向是 （選填“從A到B”或“從B到A”）。組卷：41引用：4難度：0.8 -
5．把一個標有“10V 3W”的小燈泡和定值電阻R串聯后接在電壓為16V的電源上，小燈泡恰能正常工作。通過小燈泡的電流是 A，定值電阻R=Ω，該電路工作10s,定值電阻產生的熱量是 J。
組卷：197引用：10難度：0.5 -
6．一段裸銅絲，對折起來扭成一股，它的電阻將變小，這是因?yàn)椋海?）；（2）。
組卷：10引用：1難度：0.8
二、選擇題（本題共8小題，每小題2分，共16分。第7-12題每小題只有一個選項符合題目要求，第13-14題每小題有兩個選項符合題目要求，全部選對得2分，選對但不全得1分，有錯選的得0分）
-
7．下圖所示的四種物態變化的實例中，屬于凝華的是（ ）
組卷：127引用：10難度：0.9 -
8．關于摩擦起電，下列說法正確的是（ ）
組卷：134引用：2難度：0.7 -
9．如圖所示電路，是一種聲光報警電路的示意圖，當電鍵S1和S2同時閉合時，會出現的現象是（ ）組卷：918引用：8難度：0.8 -
10．如下是2020年3月23日～25日濟南和青島兩地的氣象信息。由圖可知：沿海城市青島的晝夜溫差較小，而內陸城市濟南的晝夜溫差卻較大。這主要是因?yàn)椋ā 。?br />
?濟南24小時預報 青島24小時預報 03/23 03/34 03/25 03/23 03/24 03/25 晴轉多云 晴轉多云 晴 晴轉多云 晴轉多云 多云 6～23℃ 14～24℃ 15～23℃ 8～17℃ 9～13℃ 9～13℃ 組卷：21引用：1難度：0.7 -
11．珍惜生命安全用電十分重要，下列符合安全用電原則的是（ ）
組卷：1引用：1難度：0.8 -
12．如圖所示，對于圖片中所描述的物理過程，下列分析中正確的是（ ）
組卷：40引用：1難度：0.8 -
13．如圖，電源兩端電壓保持不變，閉合開關S，在滑動變阻器的滑片P向右移動的過程中，下列說法正確的是（ ）組卷：1054引用：4難度：0.5 -
14．用如圖所示電路，不能完成下列哪個實驗（ ）組卷：628引用：5難度：0.9
三、作圖題（本題共2小題，每小題2分，共4分）
-
15．請?jiān)趫D中用筆畫線代替導線將電燈、開關正確接入家庭電路。組卷：137引用：8難度：0.5 -
16．如圖甲所示為某型號室內電加熱器，額定電壓為220V，有高溫和低溫兩個擋位，高溫?fù)鹾偷蜏負豕β史謩e為2200W和1000W，簡化電路如圖乙所示。
（1）使用電加熱器時，要插入三孔插座，是為了將金屬外殼與 相連，當開關S1閉合、S2斷開時，電加熱器處于 擋。
（2）請計算電阻絲R1的阻值和S1、S2，都閉合后通過電阻絲R2的電流。（結果保留位小數）
（3）在額定電壓下，使用高溫?fù)豕ぷ?小時，電加熱器產生的熱量是多少焦耳？組卷：17引用：1難度：0.4
四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題8分，共18分）
-
17．下列是探究并聯電路電流規律的實驗。
（1）為了防止損壞電流表，在不能事先估計電流大小的情況下，應先進行，以正確選擇電流表或電流表的量程。
（2）小方連接的部分電路如圖所示，請你將電路連接完整。
（3）小方將以上電路連好之后，閉合開關，發現燈泡L1和L2發光、電流表A1和A2有示數、電流表A的示數為零，則電路故障可能是。
（4）排除故障，更換不同的電源進行了三次實驗，小方記錄的數據見下表。
分析以上實驗數據，小方發現通過兩條支路的電流總相等。為了探究這個發現是否具有普遍性，可以，再進行實驗。實驗次序 L1支路電流I1/A L2支路電流I2/A 干路電流I/A 1 0.1 0.1 0.2 2 0.3 0.3 0.6 3 0.4 0.4 0.8 組卷：134引用：7難度：0.5 -

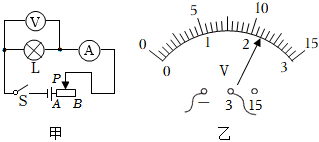

18．測量小燈泡額定功率的實驗電路如圖甲所示，實驗器材有：標有“2.5V”字樣的待測小燈泡、電壓恒為4.5V的電源、標有“20Ω 1A”的滑動變阻器、電流表（量程為0-0.6A、0-3A）、電壓表（量程為0-3V、0-15V）、開關及導線若干。
（1）連接電路時開關應 ；閉合開關前，調節滑動變阻器的滑片P，使滑動變阻器連入電路的電阻值達到最大值，這樣做的目的就是為了 。
（2）向左移動變阻器滑片P，會看到燈泡變 （填“暗”或“亮”）一些。
（3）實驗中電壓表示數如圖乙所示，為測量燈泡的額定功率，應將滑動變阻器的滑片P向 （選填“左”或“右”）移動，直到電壓表示數為 時為止。
（4）當小燈泡兩端的電壓為額定電壓時，電流表的示數為0.5A，則小燈泡的額定功率為 W。組卷：7引用：1難度：0.5 -
19．某物理興趣小組的同學用如圖甲所示的裝置來研究水的沸點。
（1）圖中是“研究水的沸點”實驗，如圖乙中A、B所示，其中圖是水沸騰時的氣泡的變化情況；當水溫升到90℃時，每隔1min記錄一次水的溫度，在實驗中記錄了下列的數據。
（2）從記錄的數據看出，在某一次觀察記錄中明顯錯誤的是第分鐘時的數據；時間/min 0 1 2 3 4 5 6 7 8 9 10 11 12 溫度/℃ 90 91 92 93 94 95 96 97 98 93 98 98 98
（3）從記錄數據可得出的結論是：此時水的沸騰的溫度為℃，水在沸騰過程中溫度。
（4）在這次實驗中，發現從開始加熱到沸騰的這段時間過長，為了縮短實驗的時間，可以采取的措施是。組卷：9引用：4難度：0.5
五、綜合應用題（本題共2小題，第20題9分，第21題9分，共18分）
-
20．電學綜合作圖：
下午放學回來，家中有些電燈常常亮一天。為避免此現象發生，曉麗想設計如下電路：
要求：離家時，斷開家門口安裝的開關S1，家中電燈均斷電（電冰箱除外），此時開關S1旁邊的紅指示燈熄滅；回家后，閉合開關S1，紅指示燈亮，再閉合開關S2，綠燈也亮。現在，給你一只綠燈泡，一只紅指示燈，2個開關，一臺電冰箱，電源（用電池組表示）和導線若干，請你幫她在方框中畫好電路圖。組卷：60引用：6難度：0.5 -
21．天然氣在城市已有廣泛應用，已知天然氣的熱值為4×107J/m3．完全燃燒0.05m3天然氣可以放出多少J的熱量？
組卷：8引用：1難度：0.5
